Conector de Empalme Tipo 1

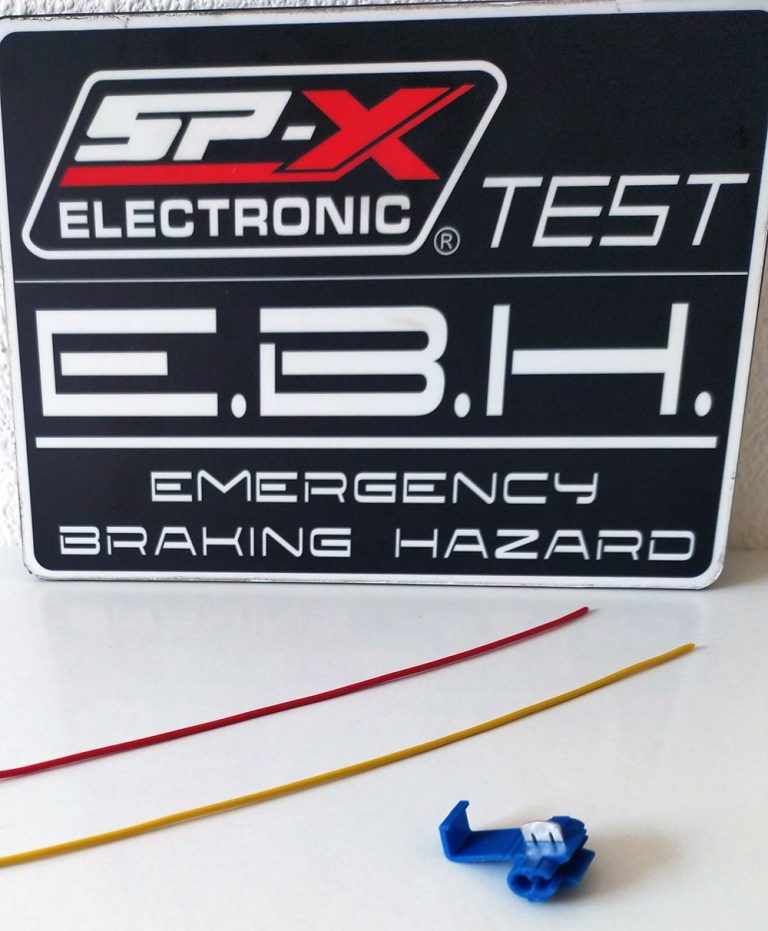

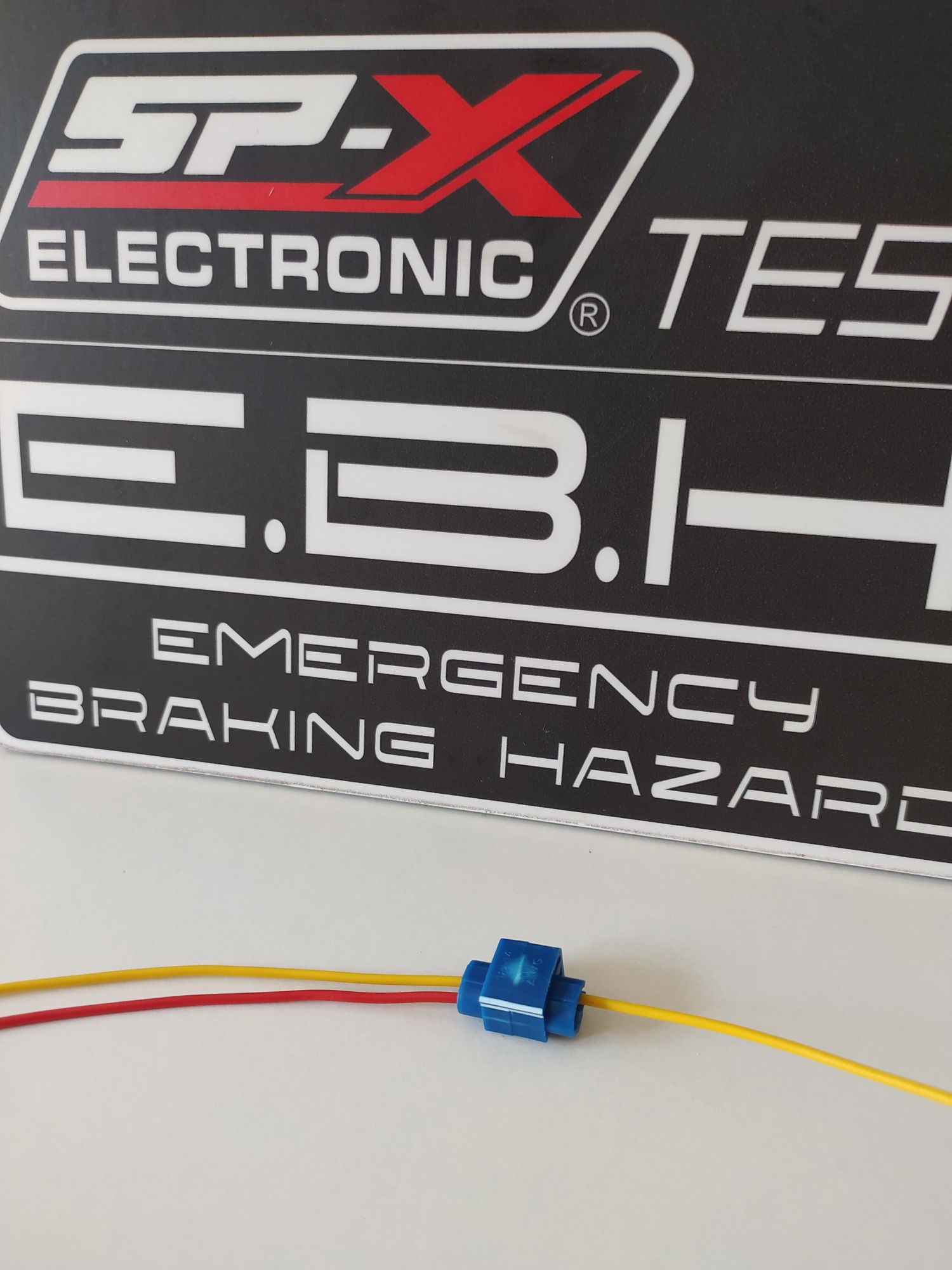

Conector de Empalme Tipo 1 y sus 2 líneas de cables destinadas para la conexión:
Cable Amarillo: línea principal (vehículo).
Cable Rojo: línea para dispositivo( módulo).

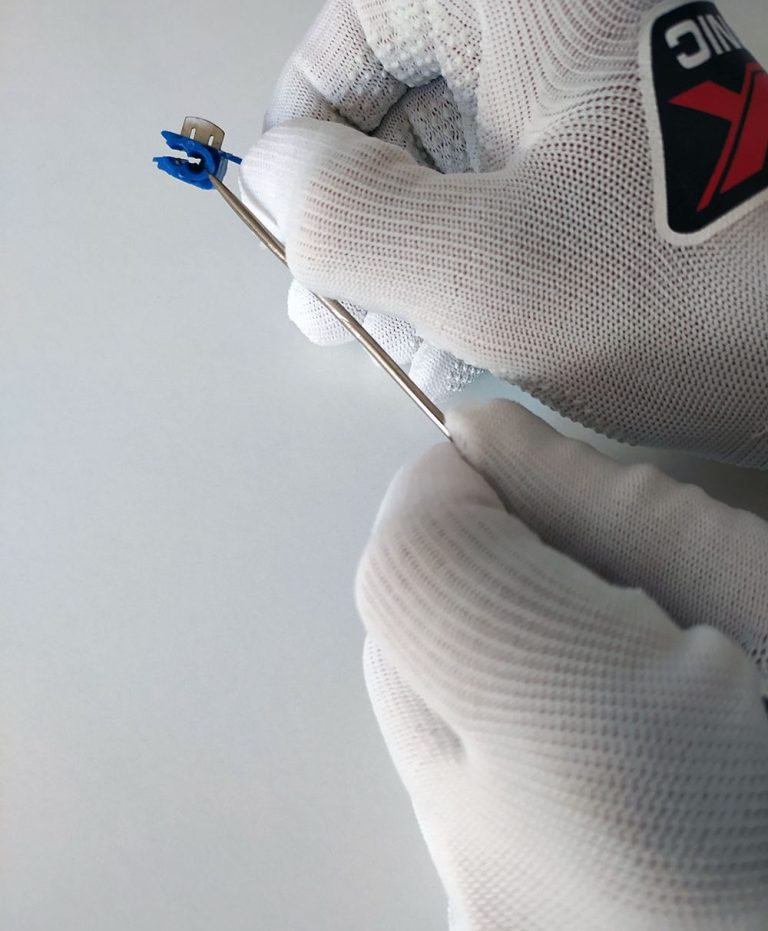

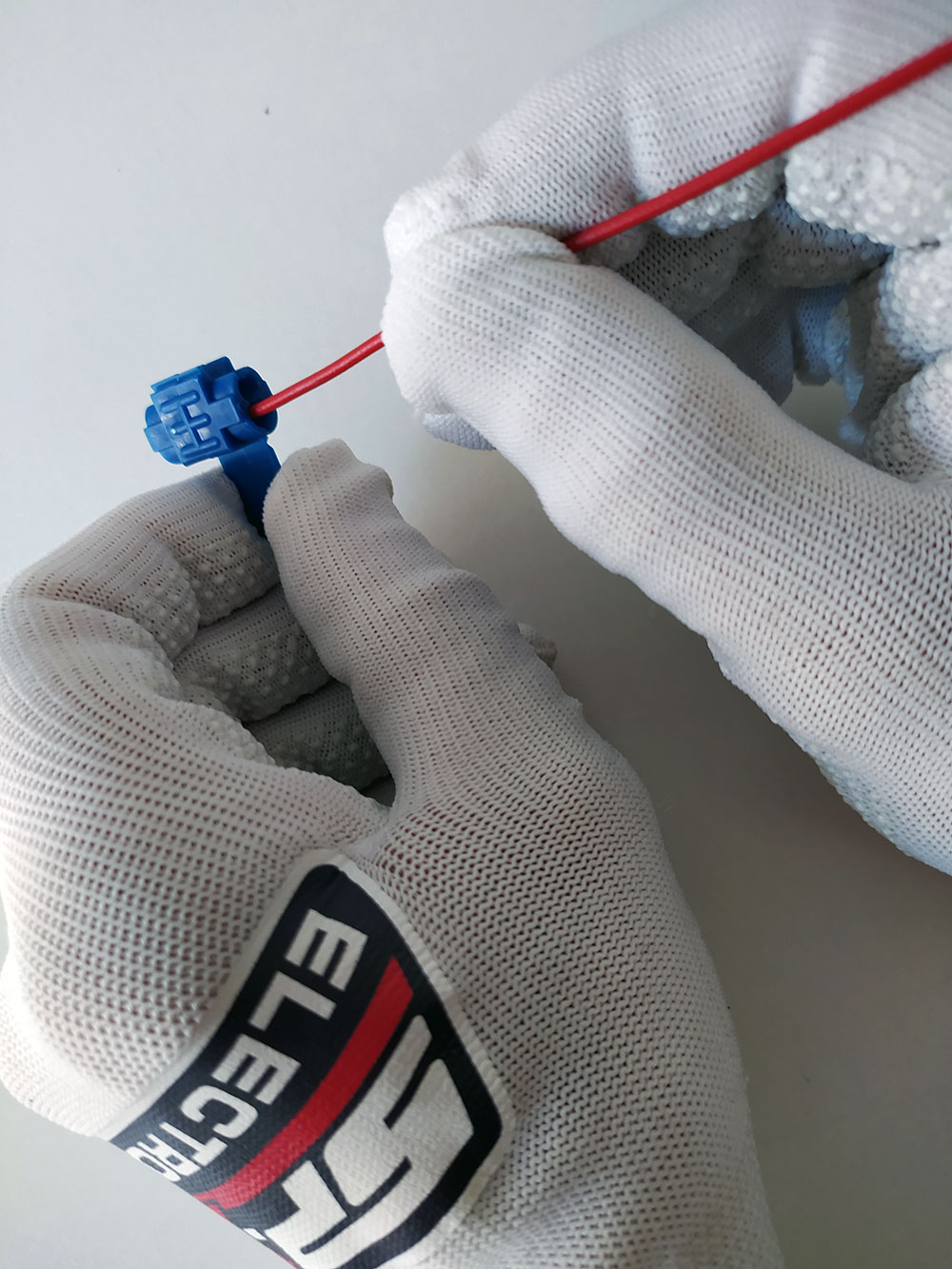

Orificio destinado para la línea del dispositivo (módulo). El cable debe introducirse por el sentido correcto como se indica en la foto.

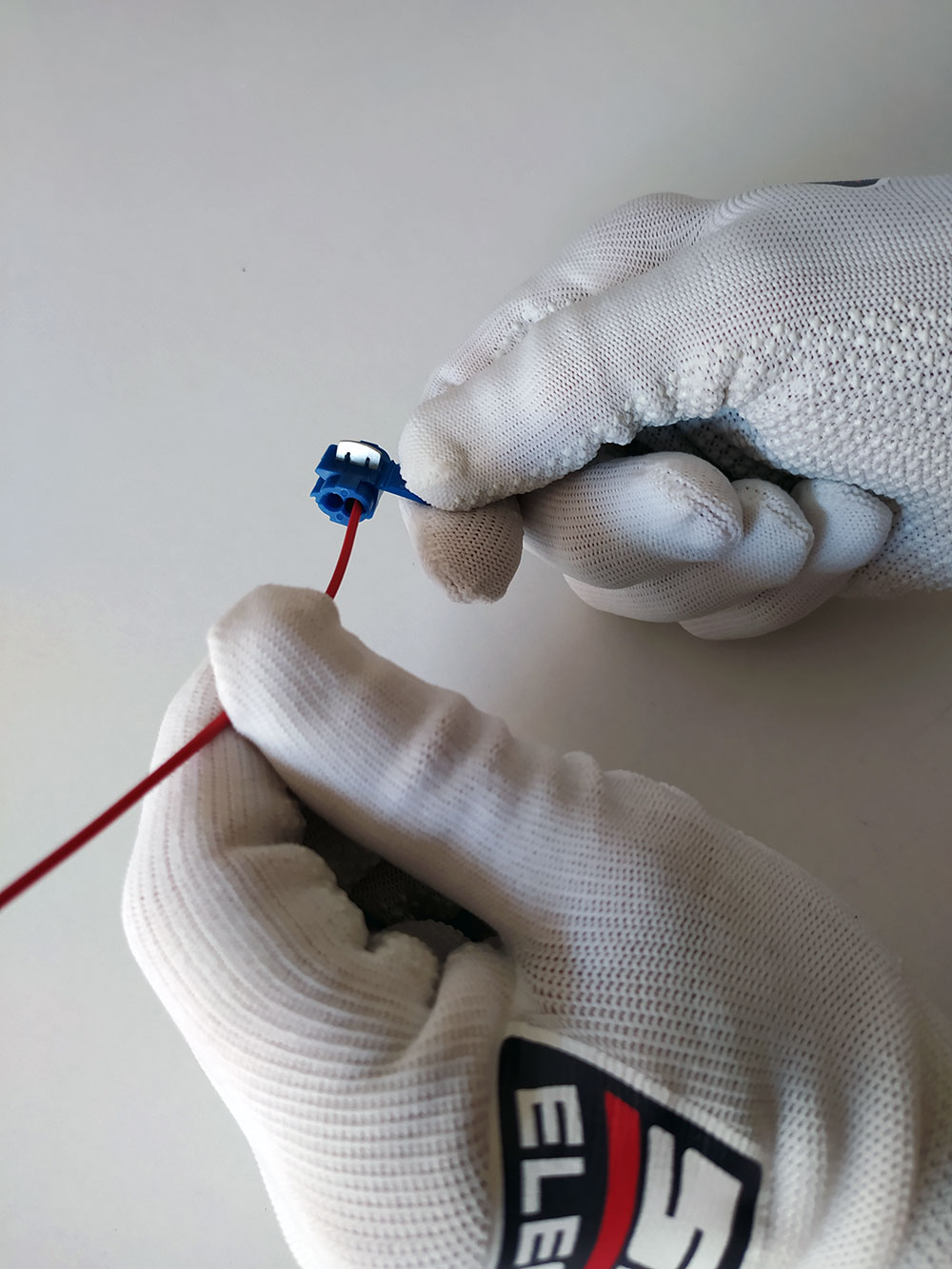

Línea para dispositivo (cable rojo) ya posicionado.

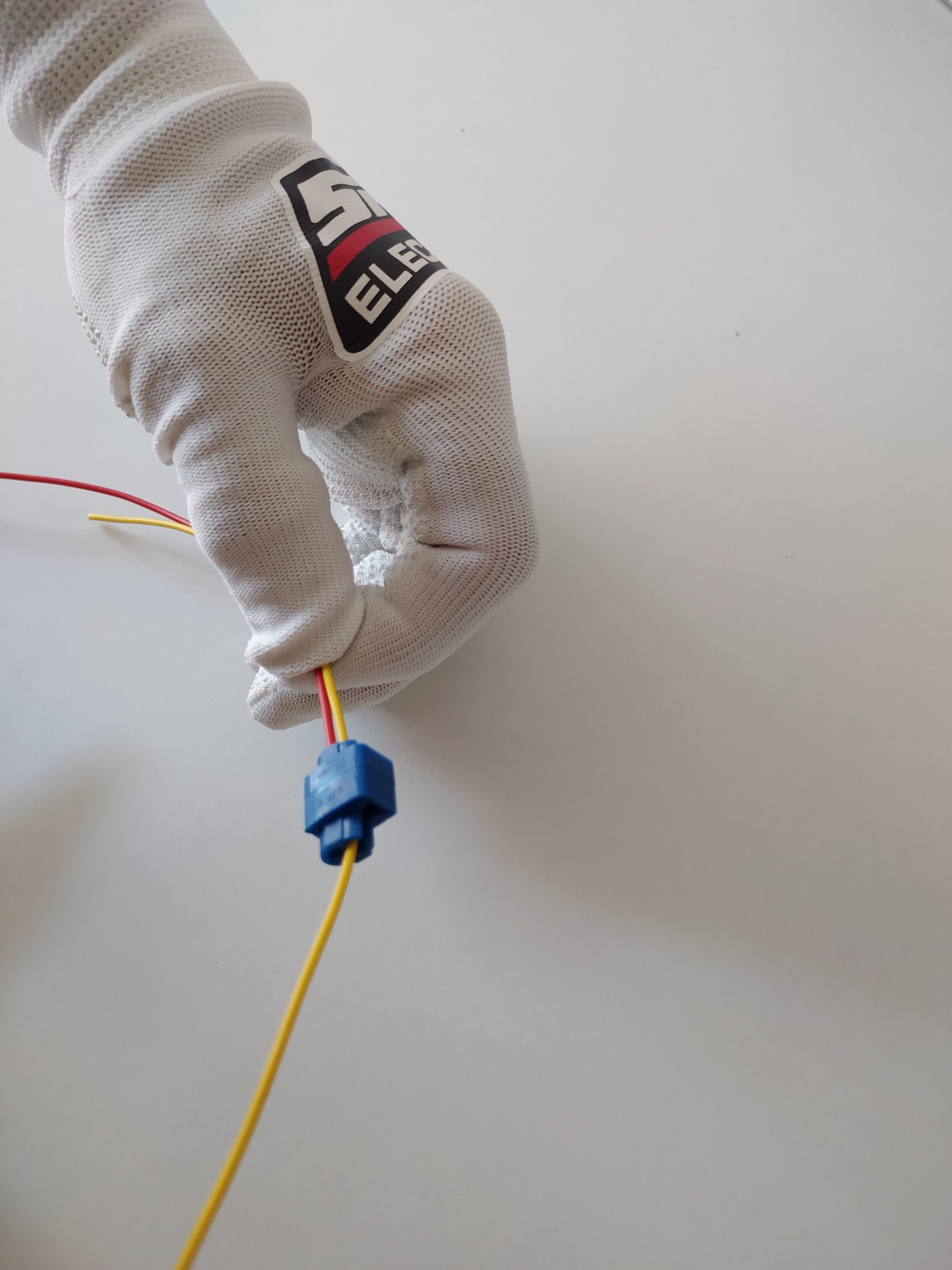

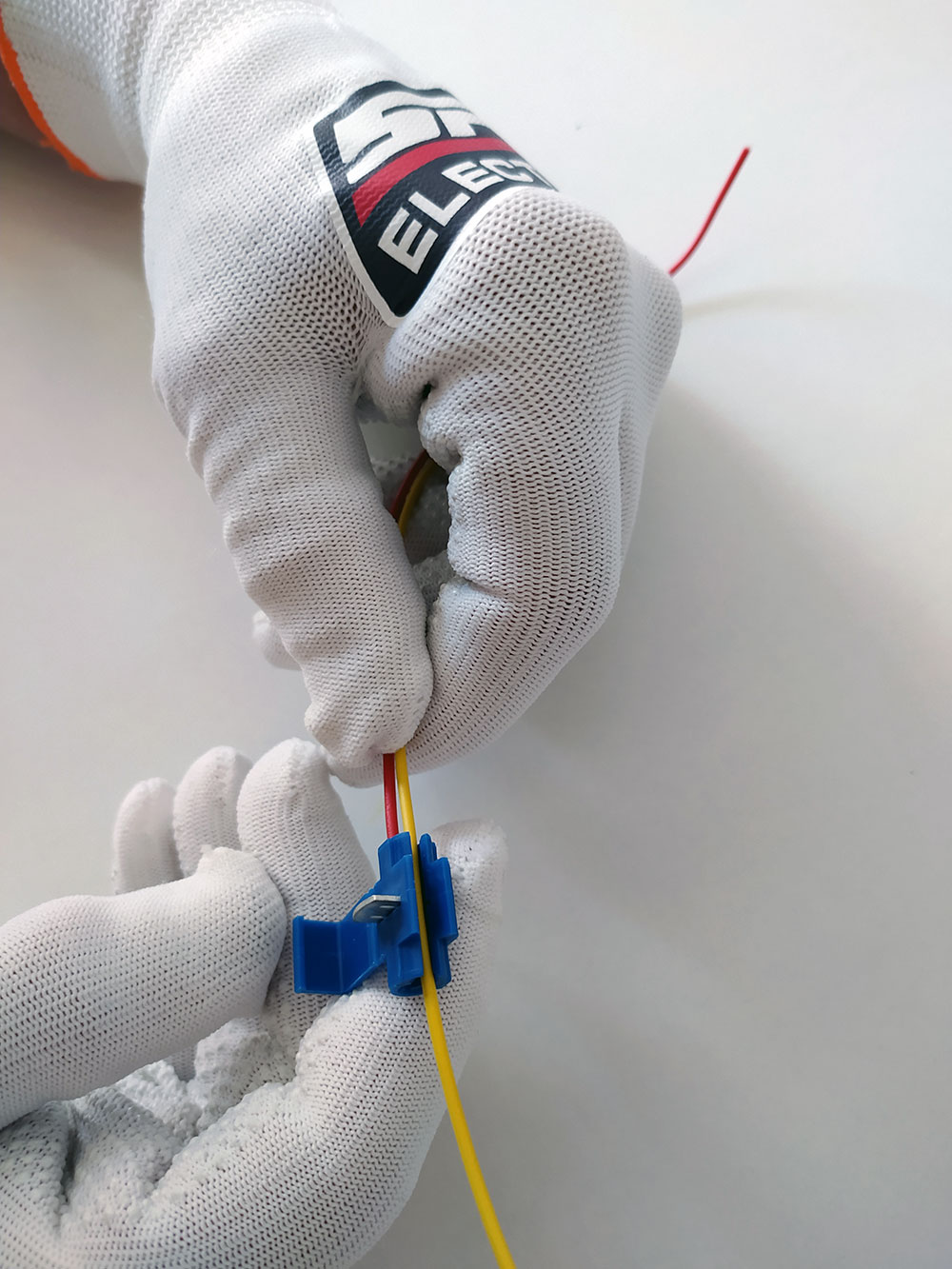

Introducir la línea principal (cable amarillo)como se indica en la foto.

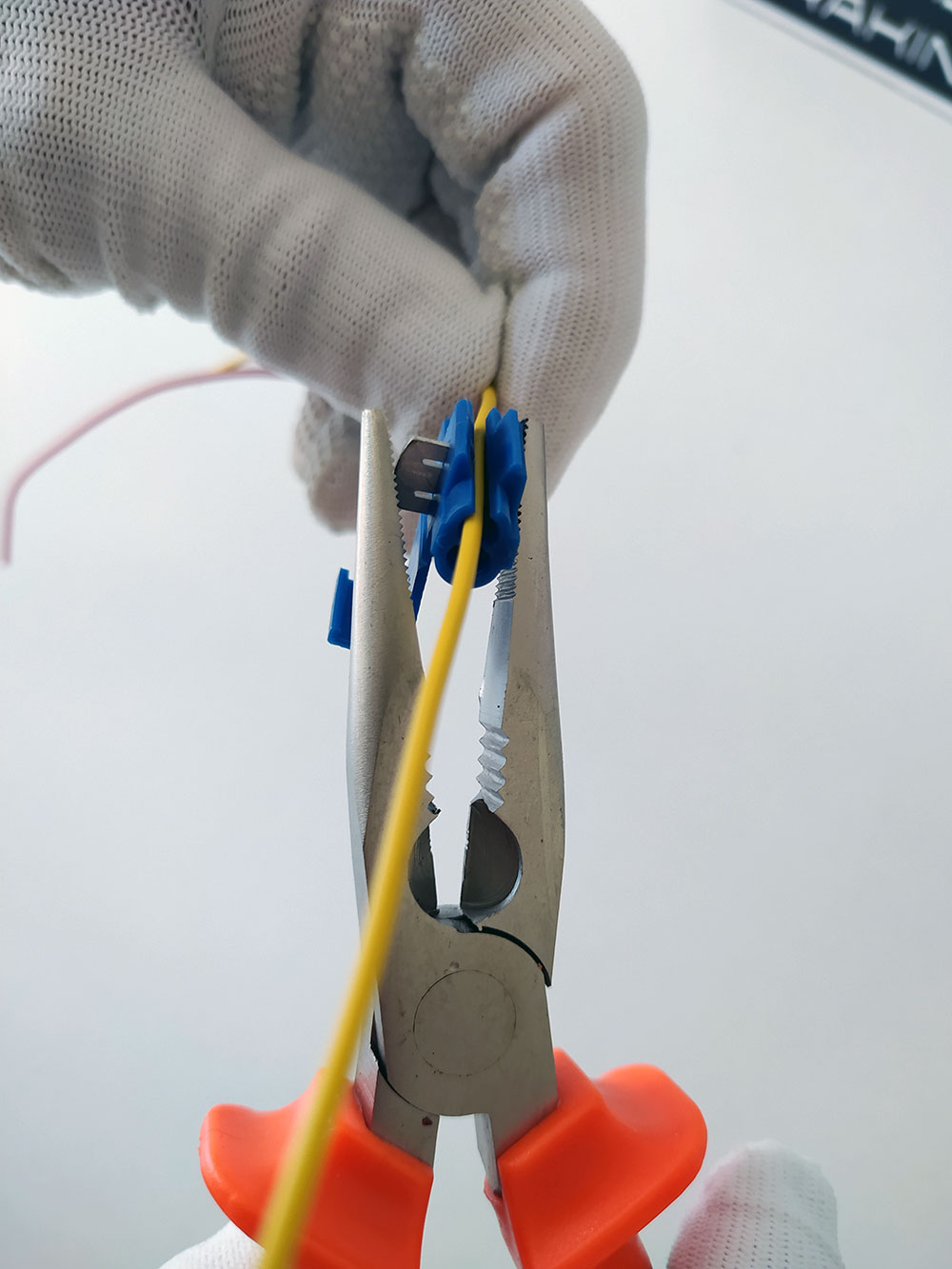

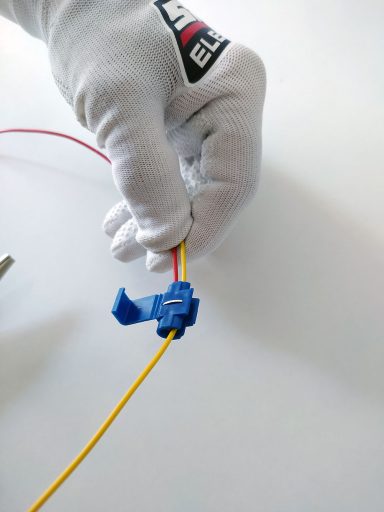

Por medio de un alicate, presionar la guillotina como se indica en la foto.

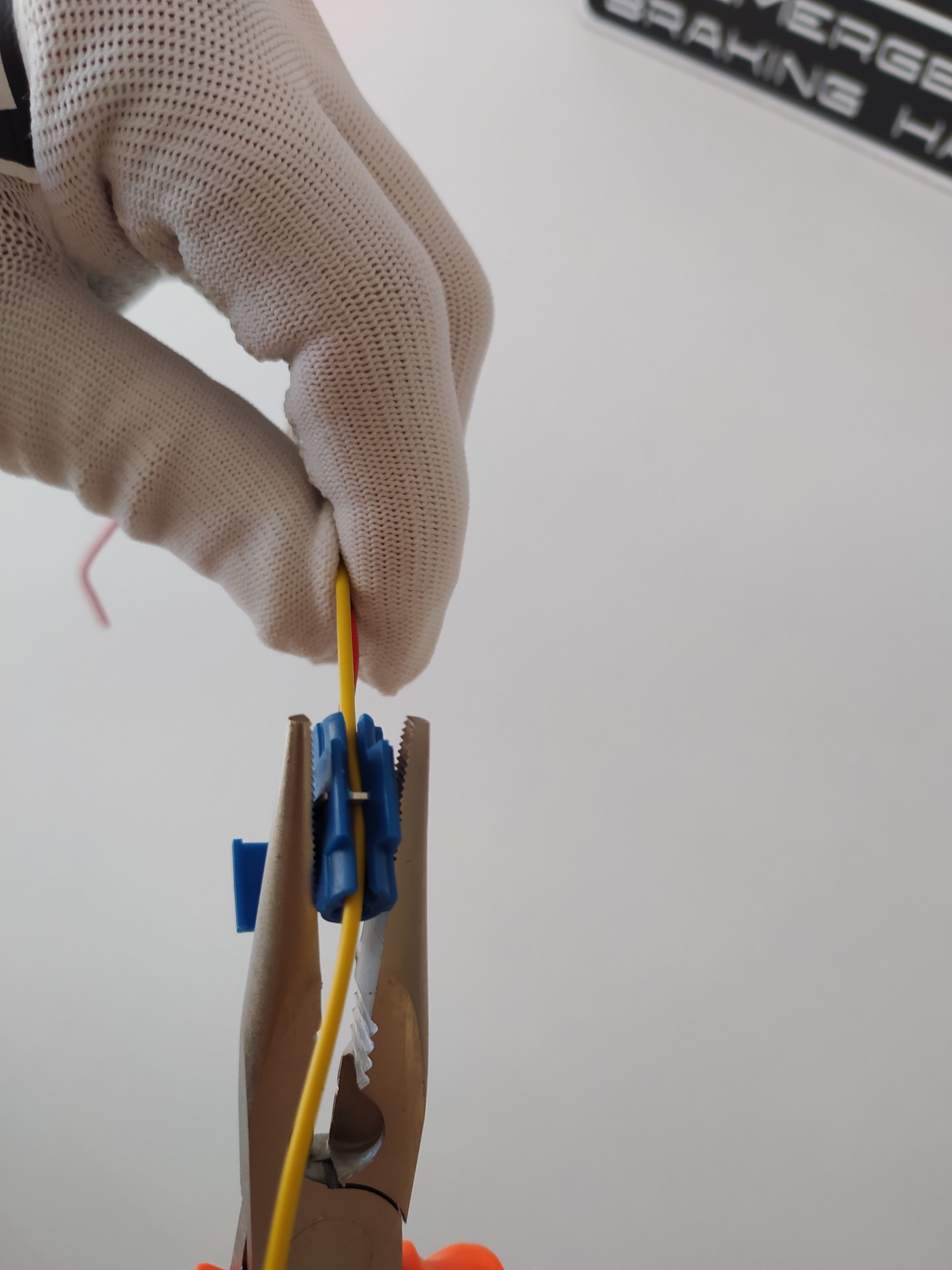

Por medio de un alicate, presionar la guillotina como se indica en la foto.
