Conector de Empalme Tipo 3

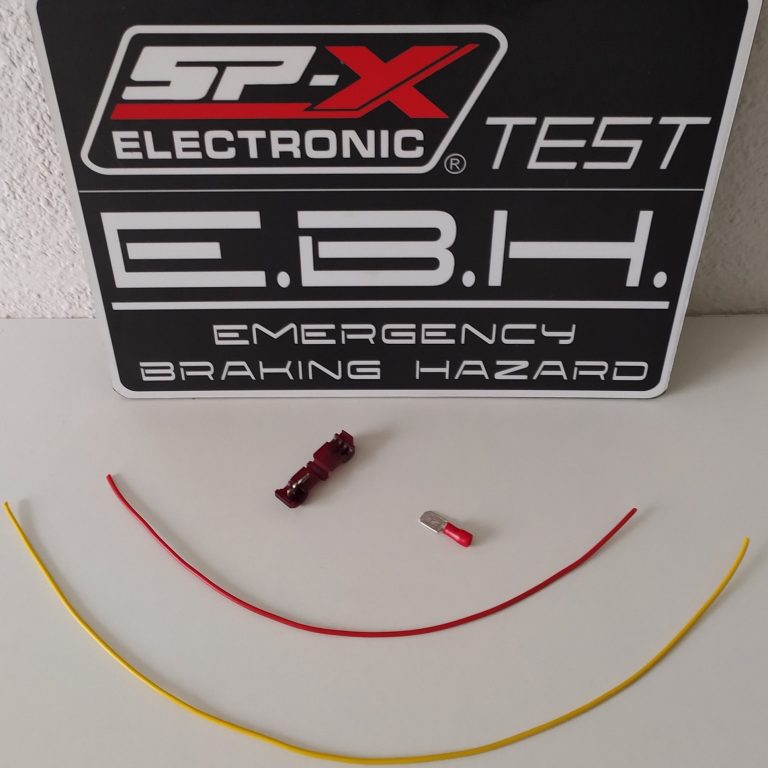

Conector de Empalme Tipo 3 + Faston 6,3mm y sus 2 líneas de cables, destinadas para la conexión:
Cable Amarillo: línea principal ( vehículo).
Cable Rojo: línea para dispositivo (módulo).

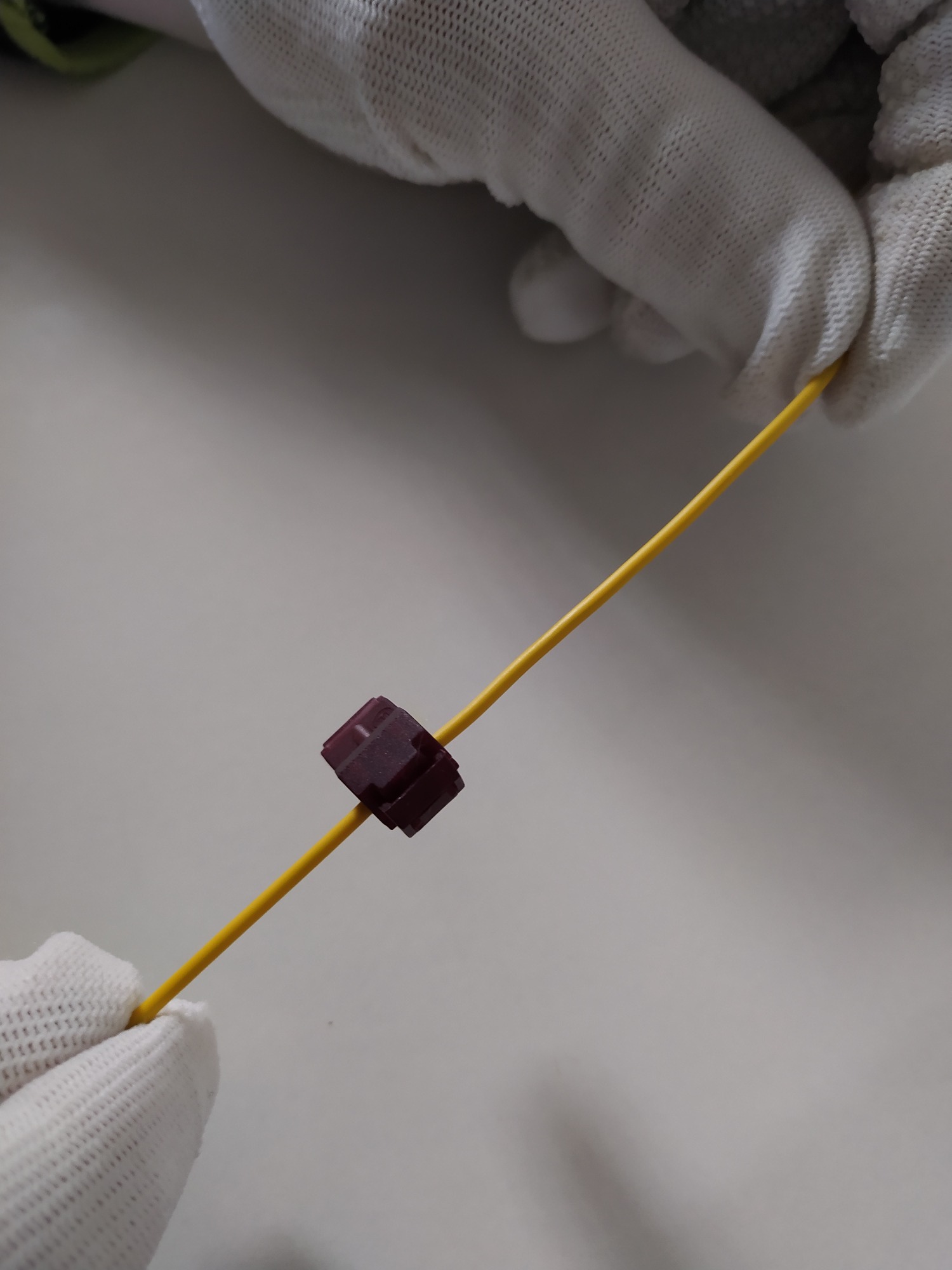

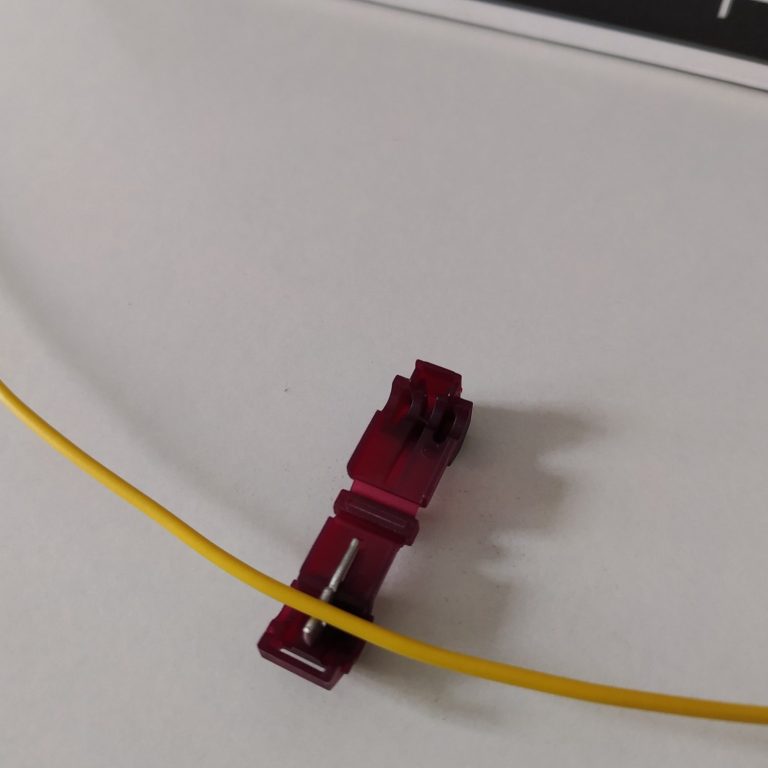

Posicionamos el cable amarillo sobre la guillotina.

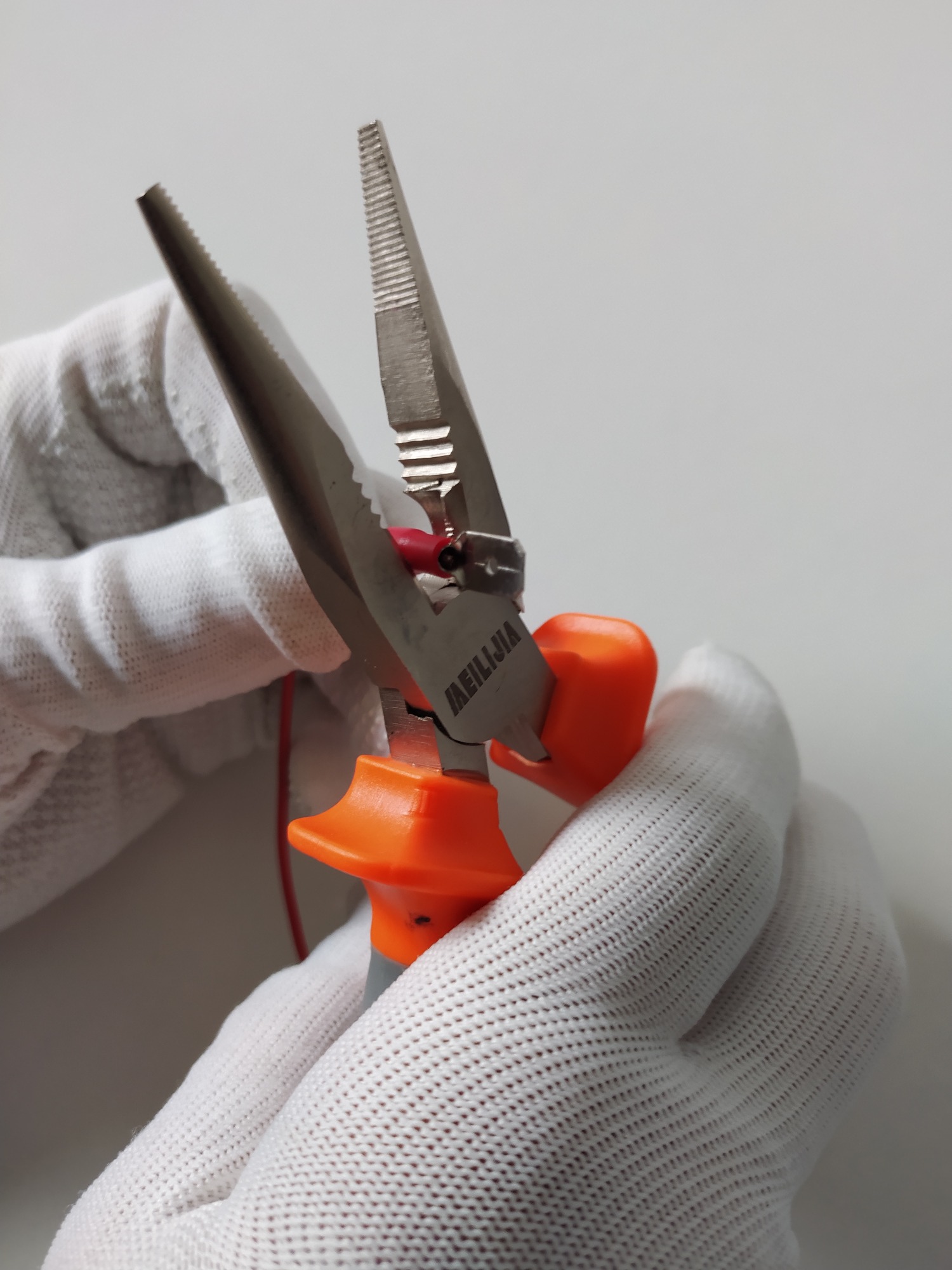

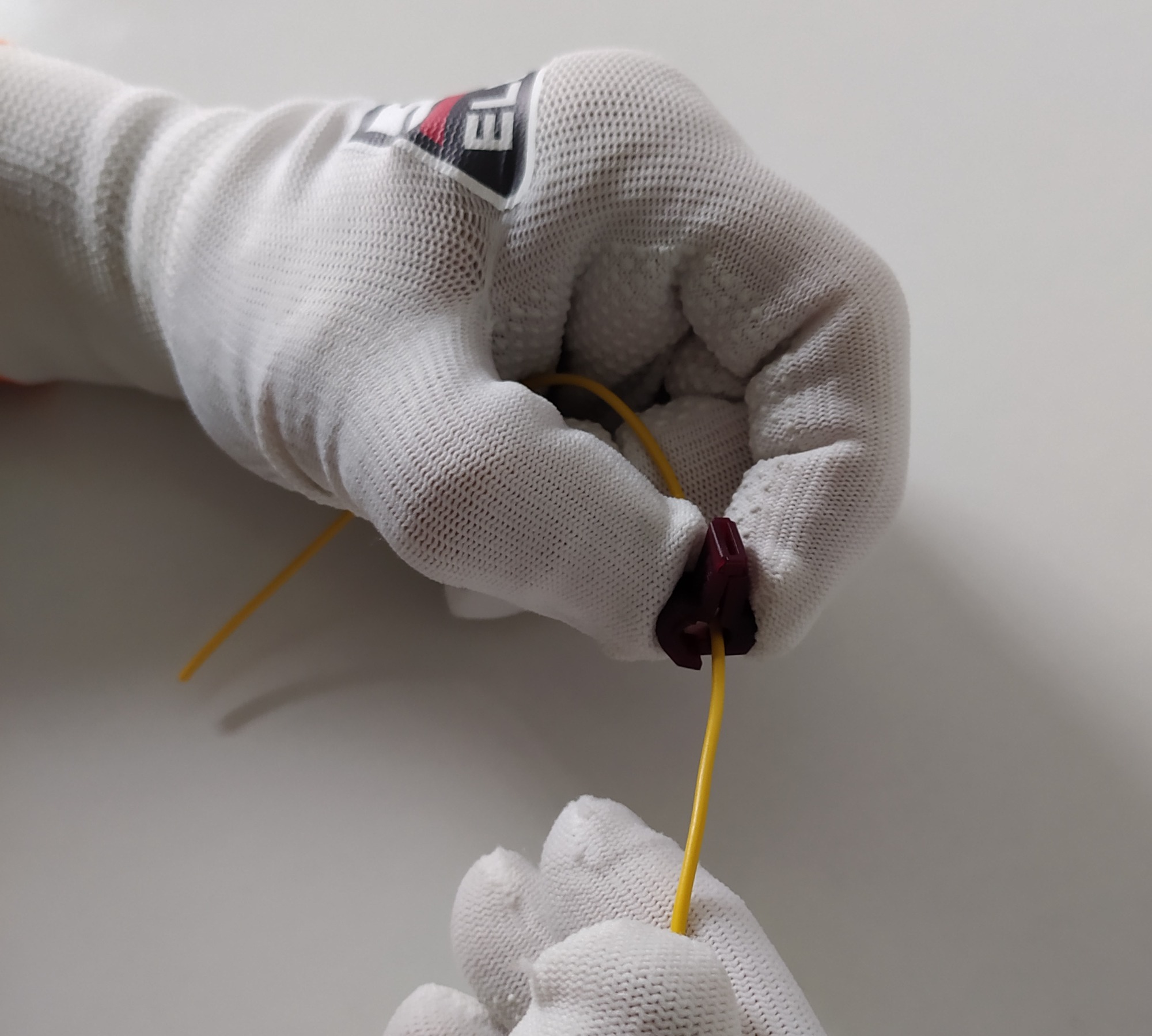

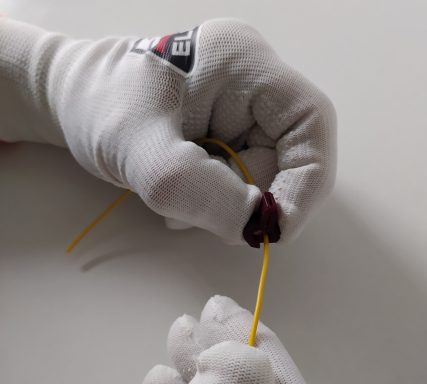

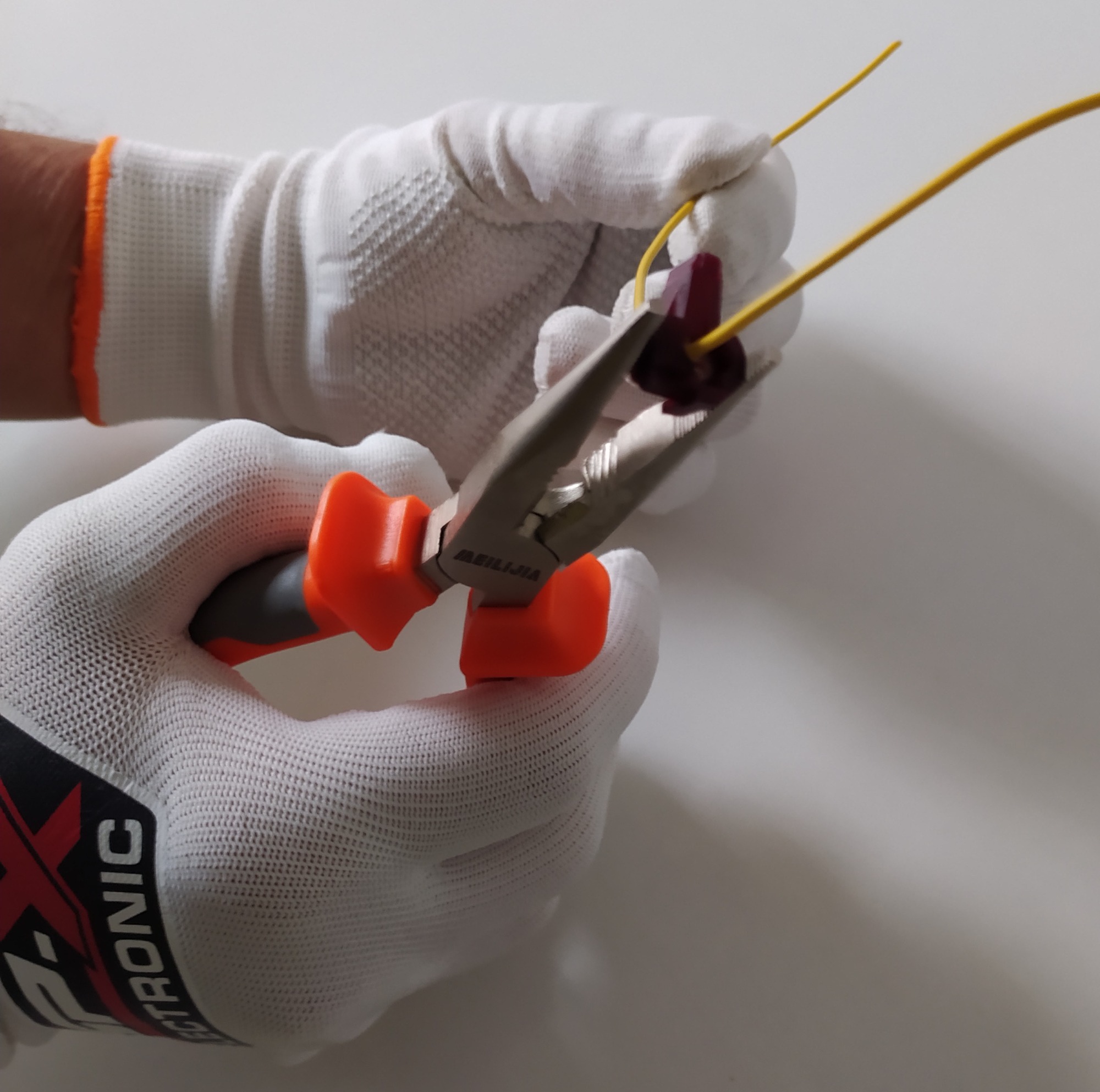

Plegamos el roba corriente y presionamos con el alicate hasta finalizar el cierre completo.

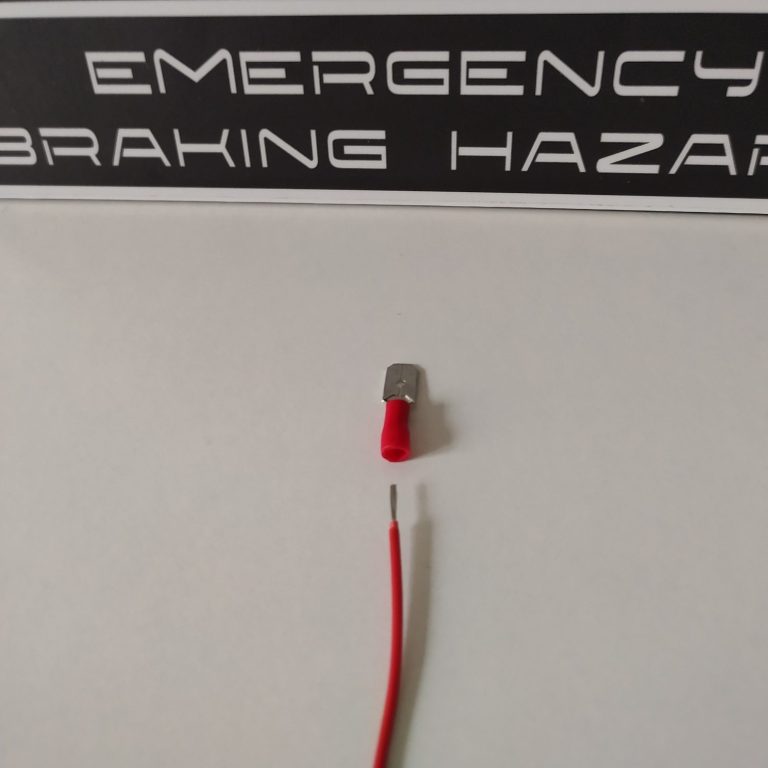

Pelar un extremo del cable rojo (aprox. 5mm).

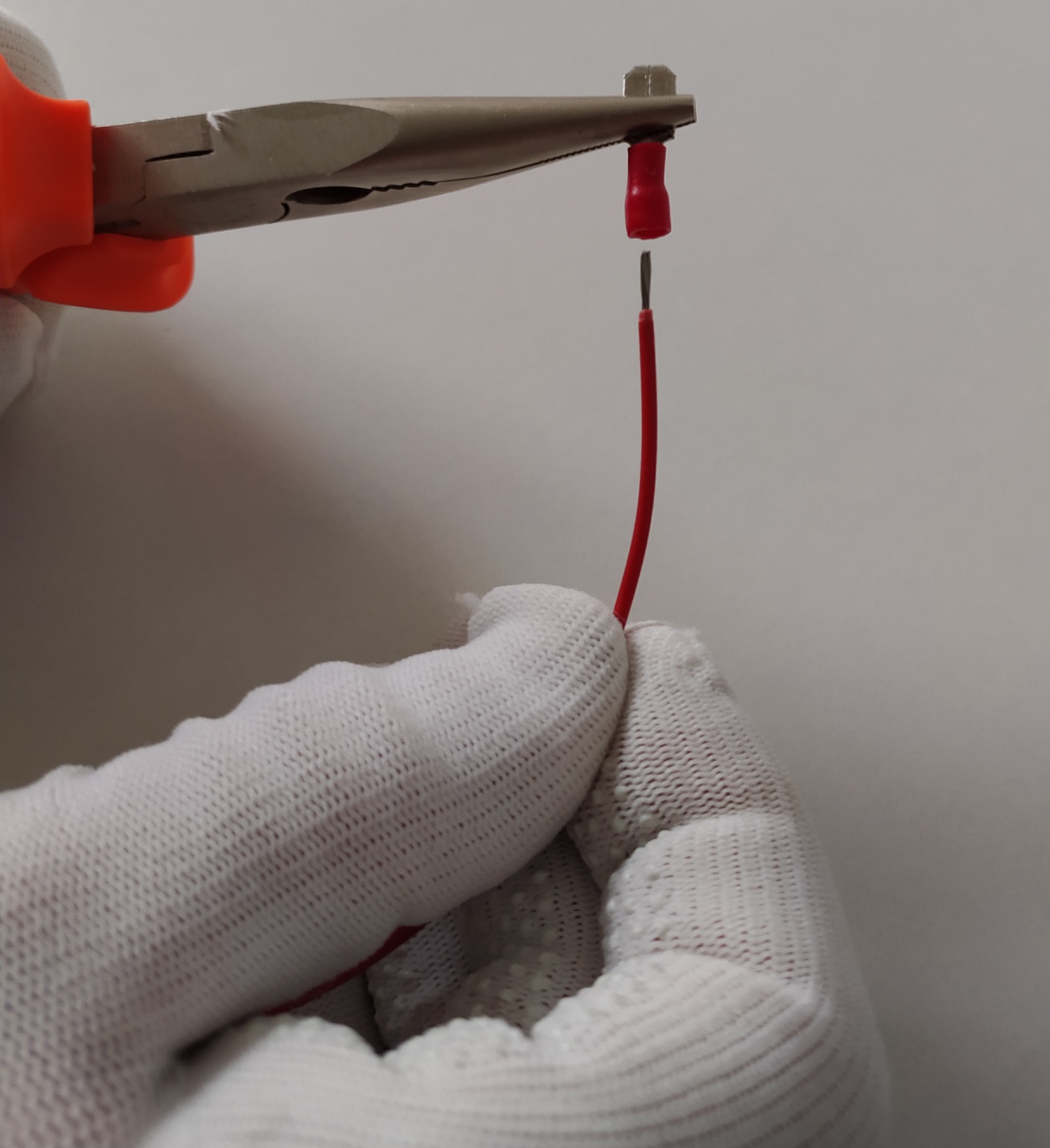

Introducir el cable en el terminal Faston

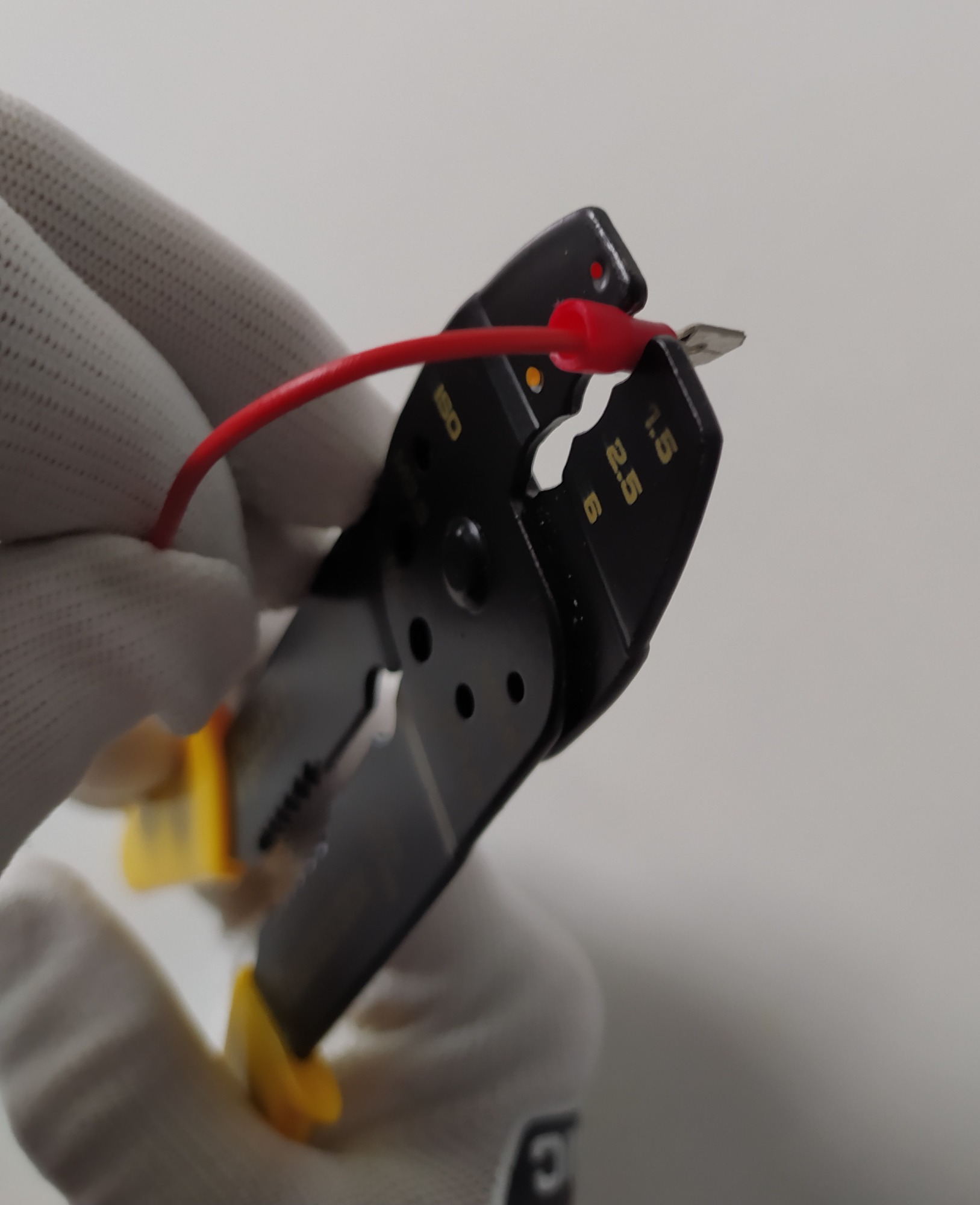

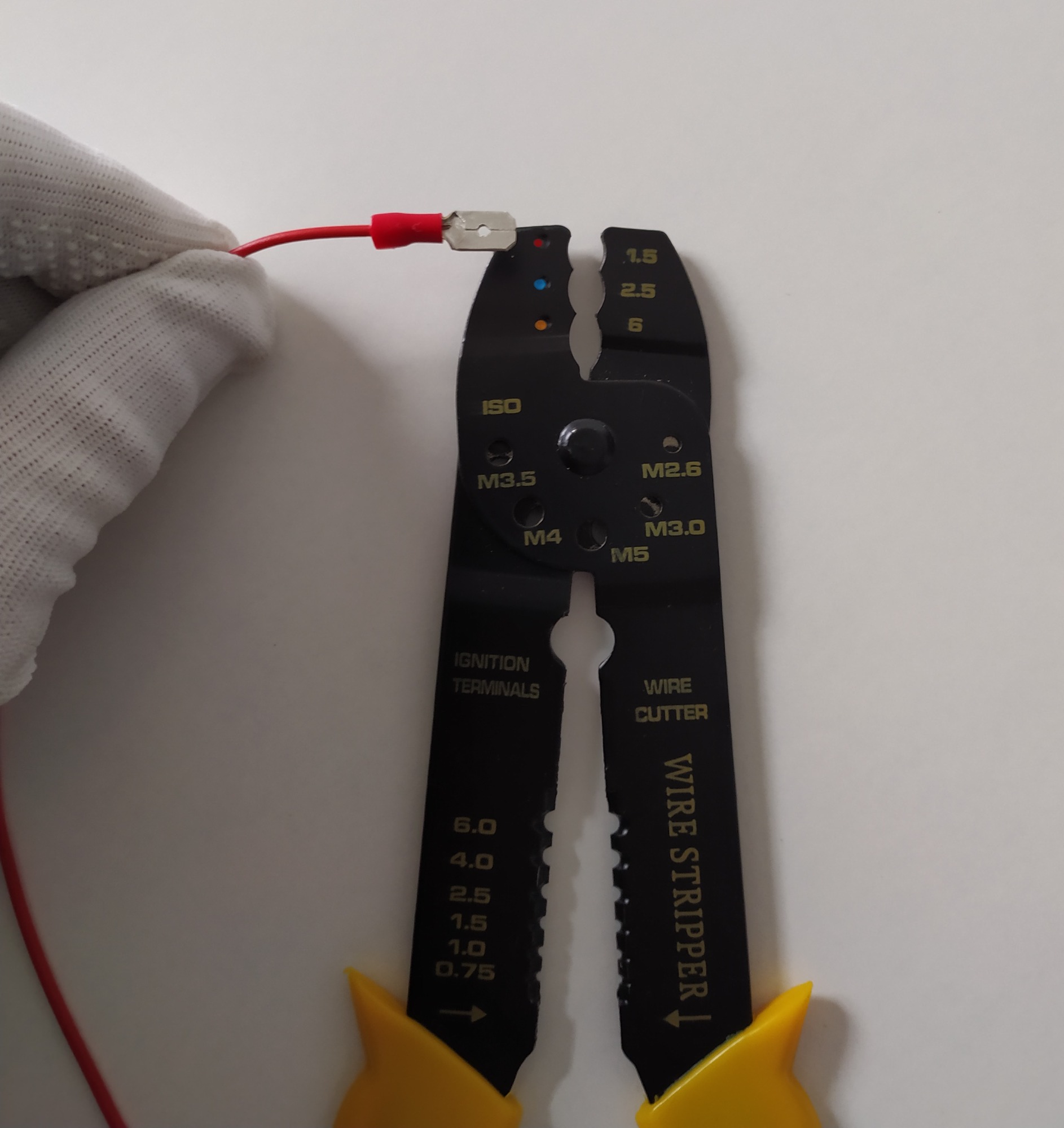

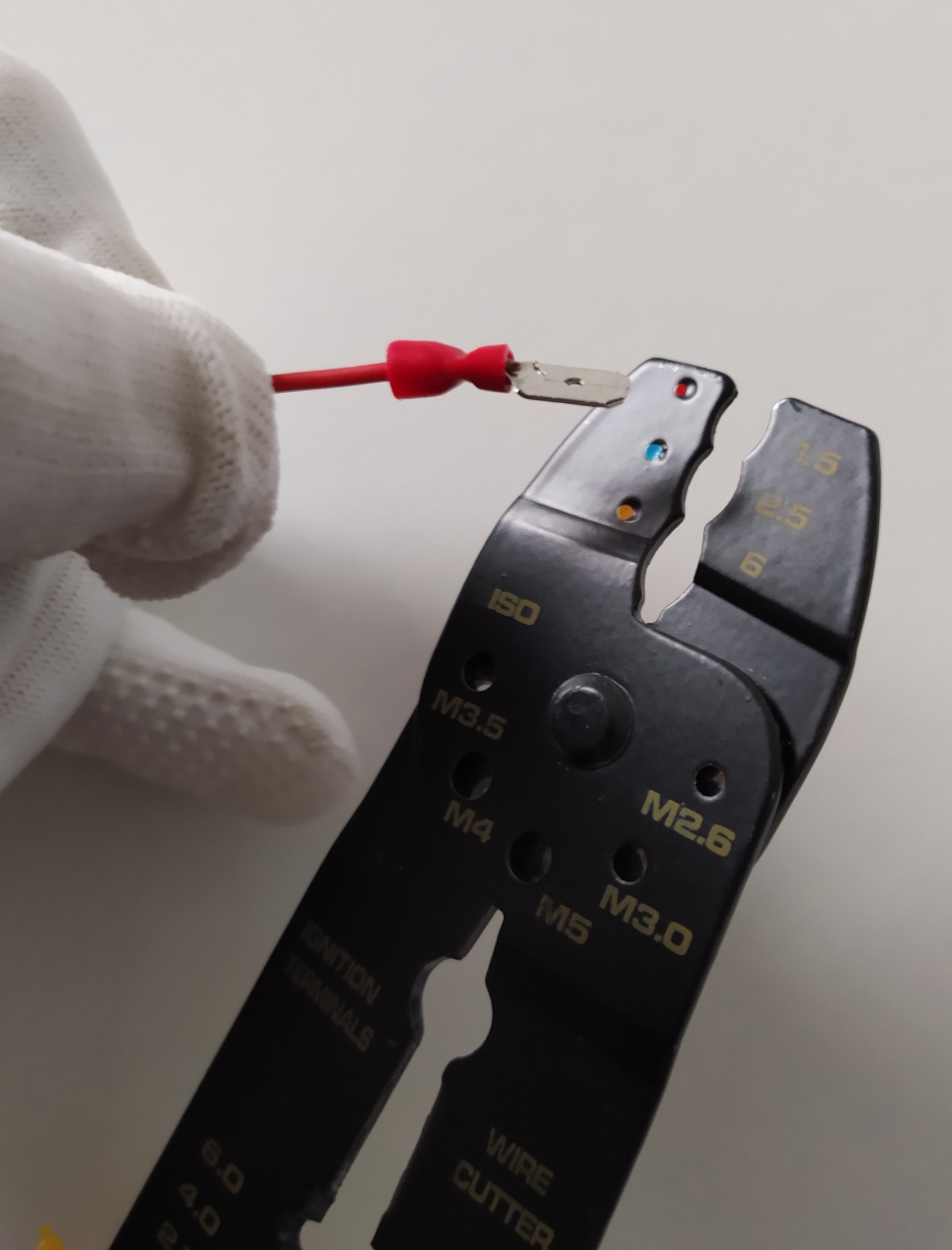

Por medio de un alicate de crimp, presionar el terminal Faston.

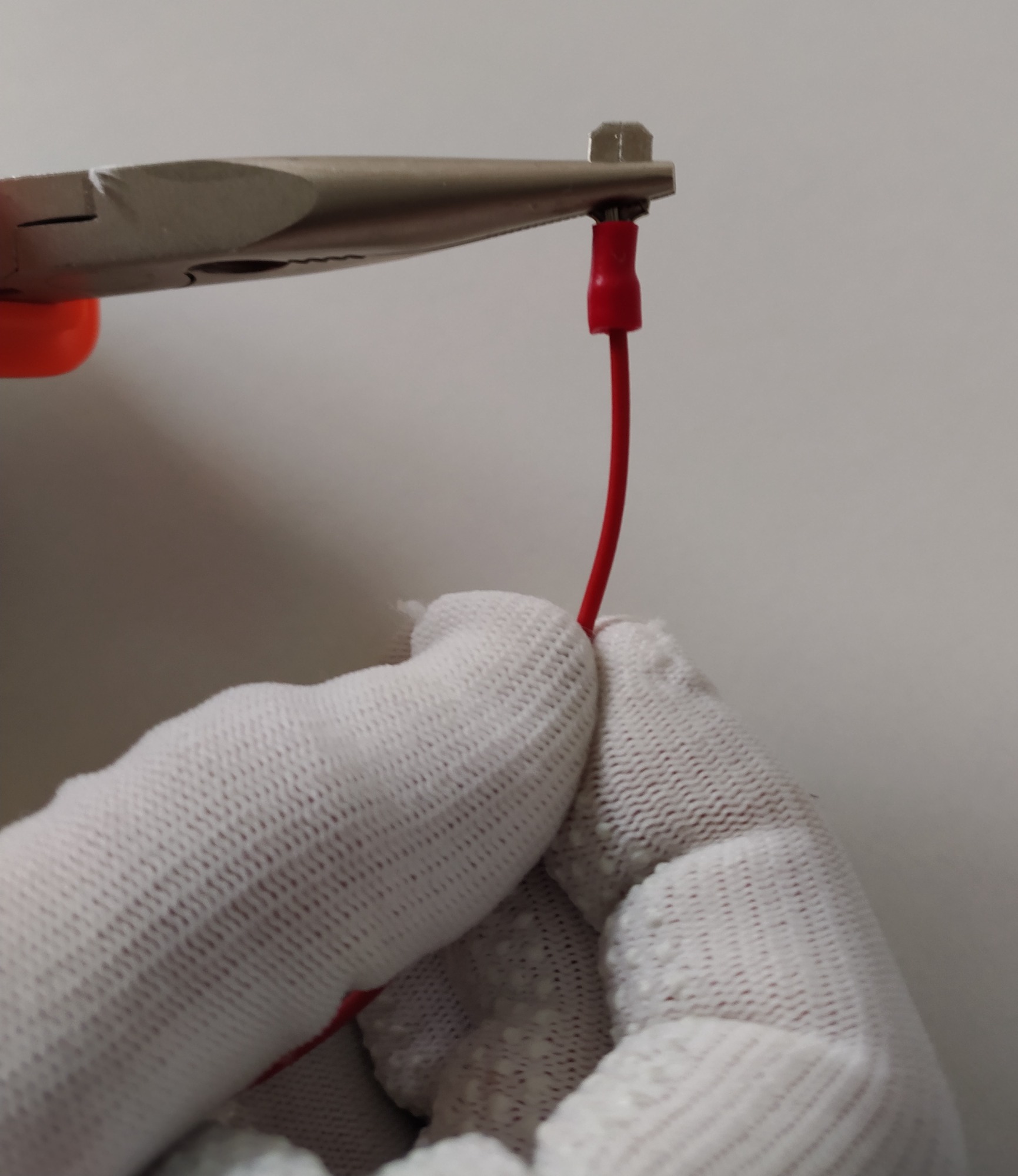

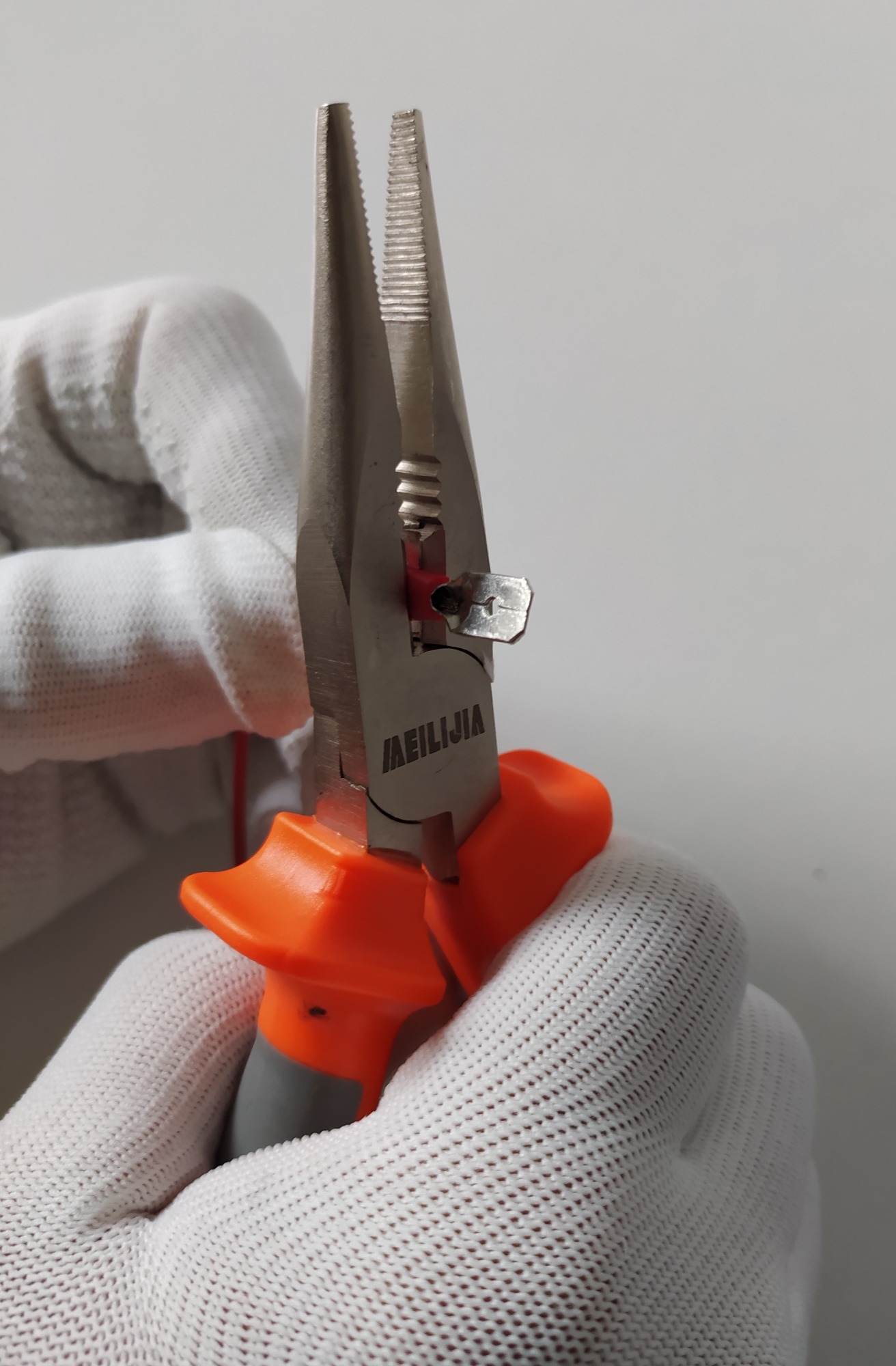

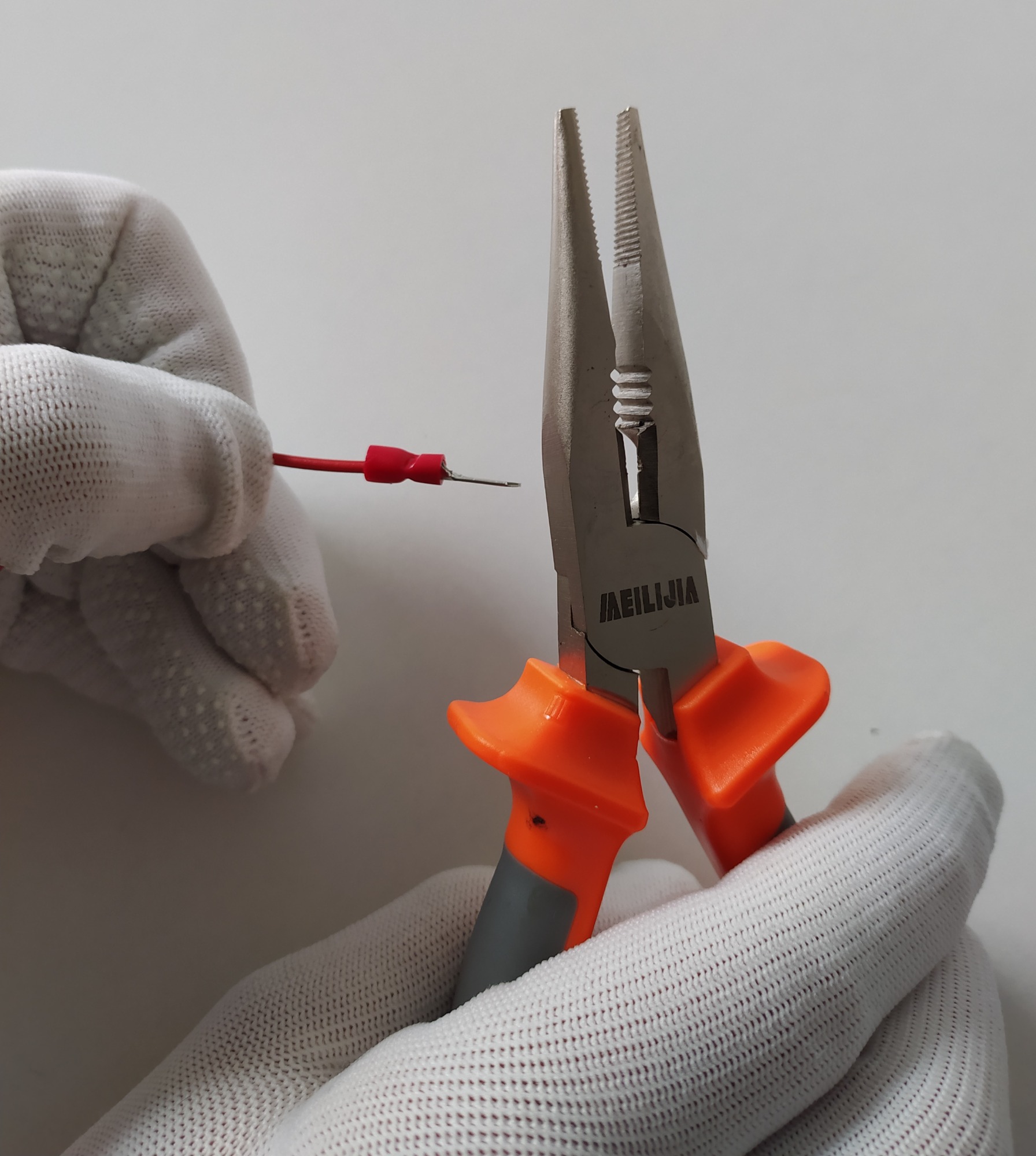

También por medio de un alicate de punta, se puede crimpear por su zona de corte.

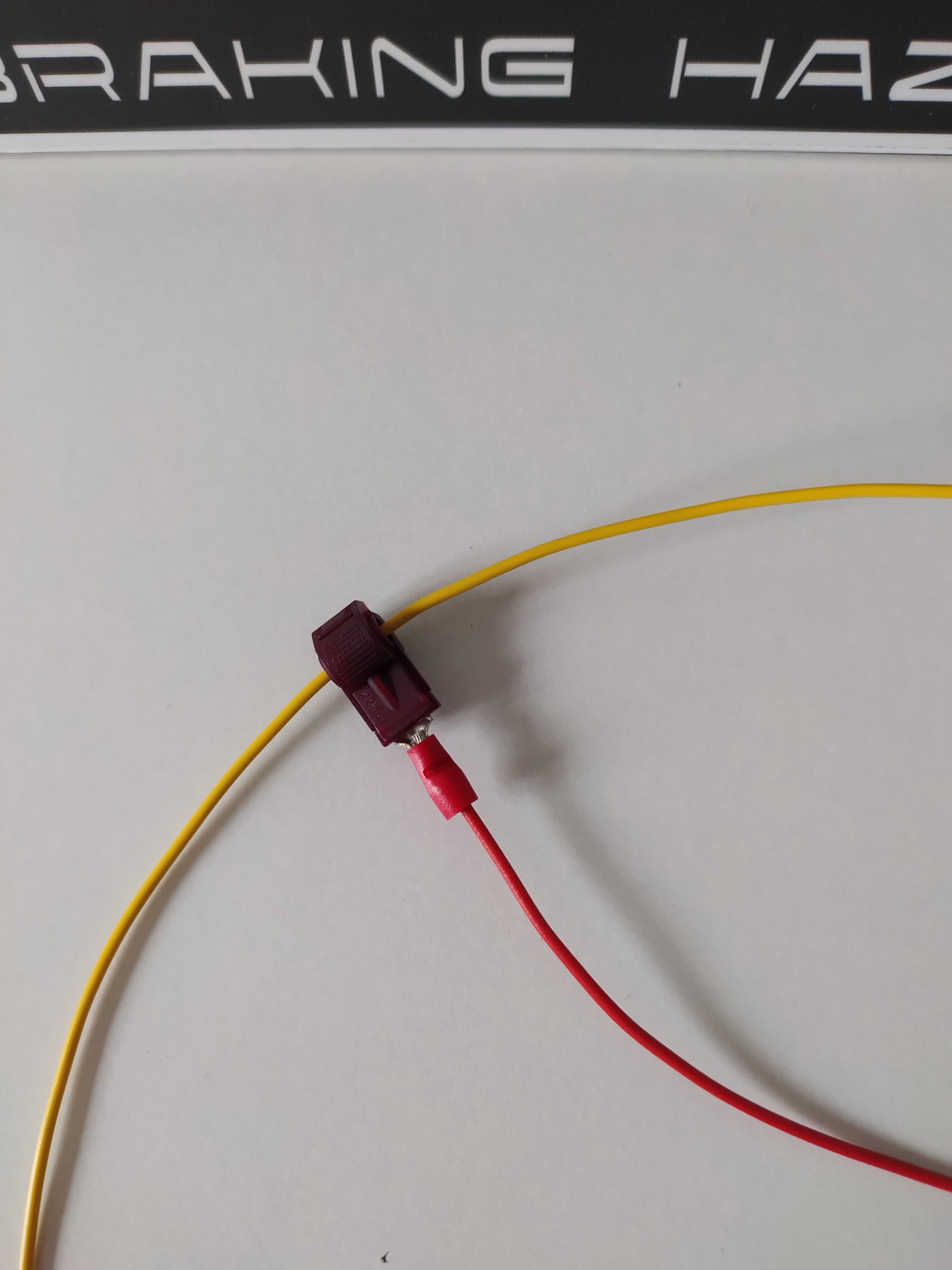

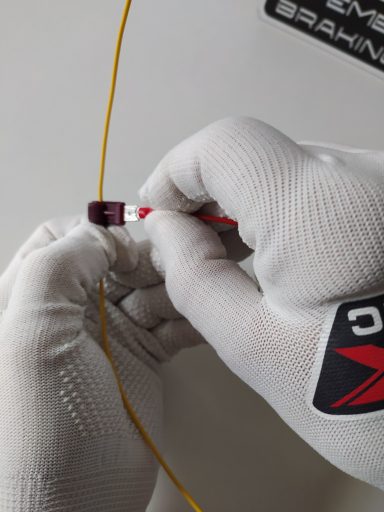

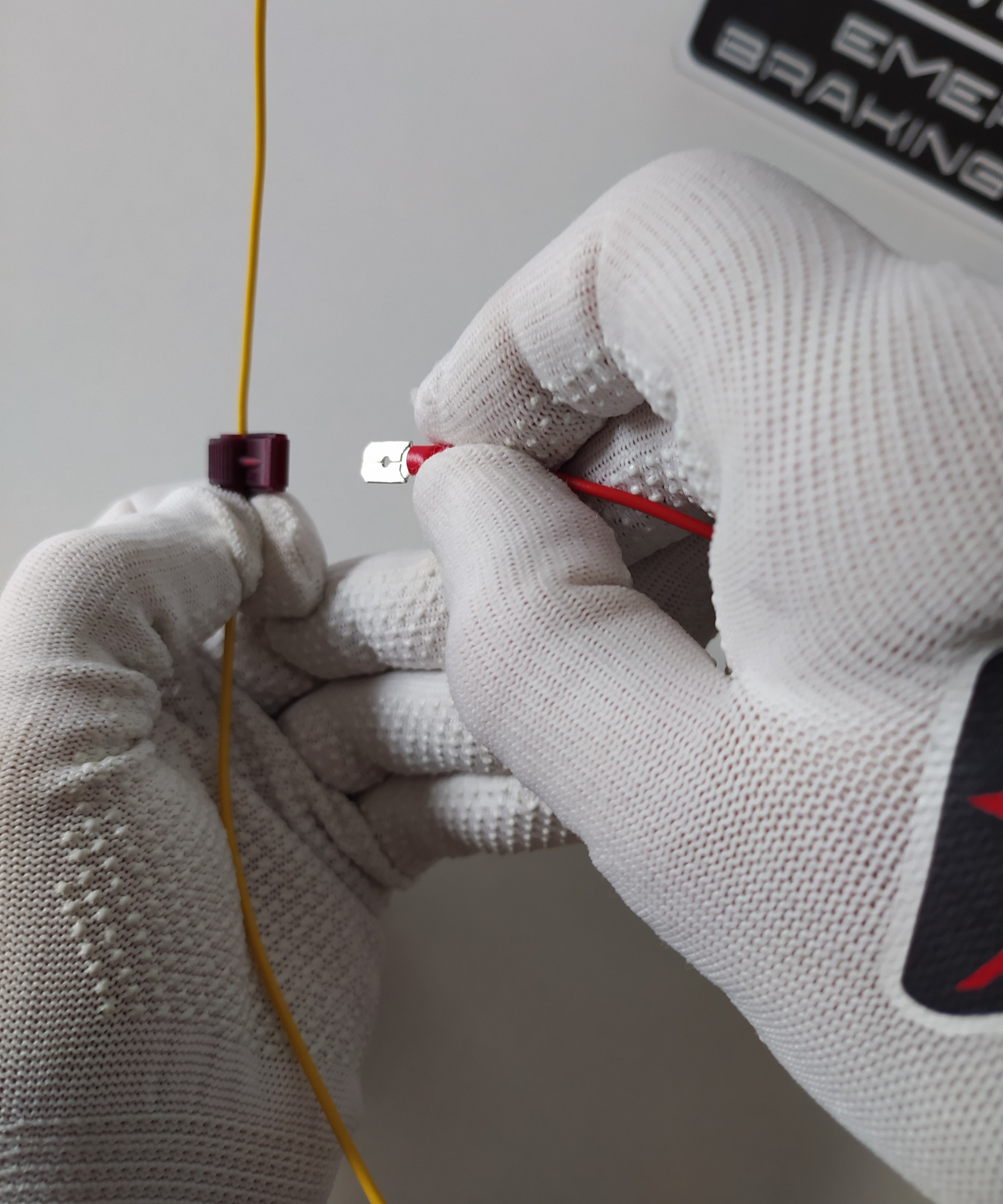

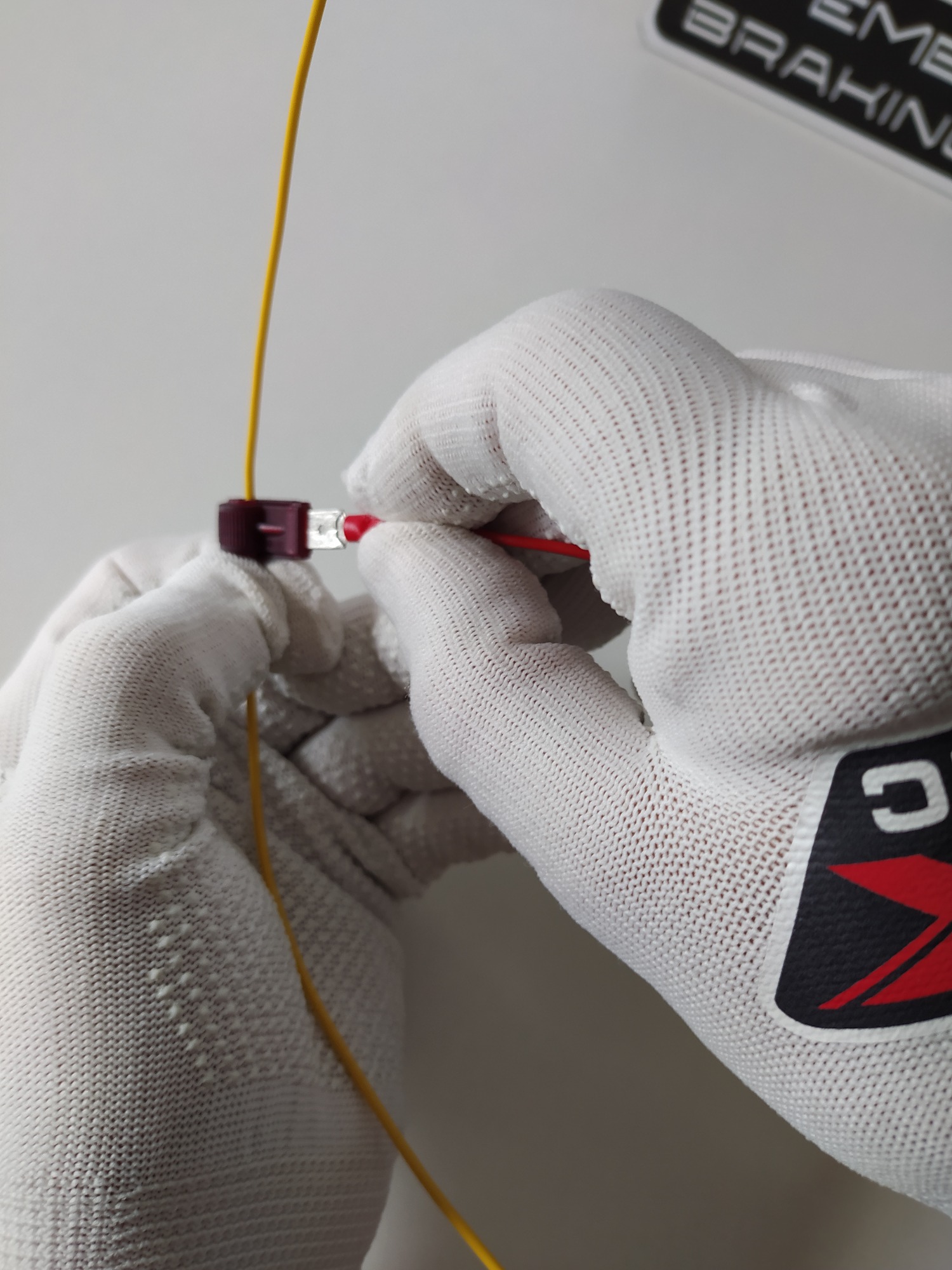

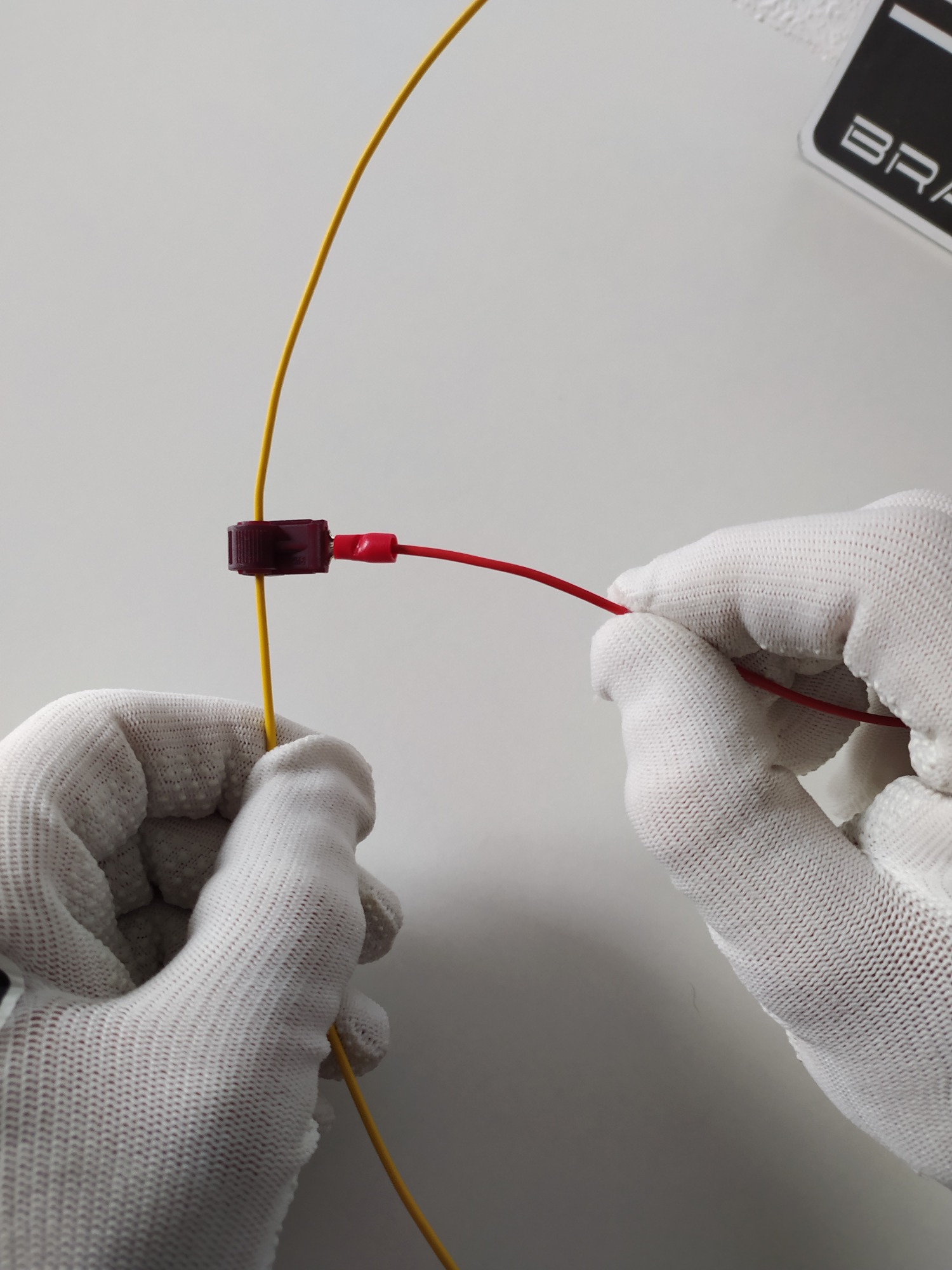

Introducir el Faston en la ranura del roba corriente para finalizar el conexionado.

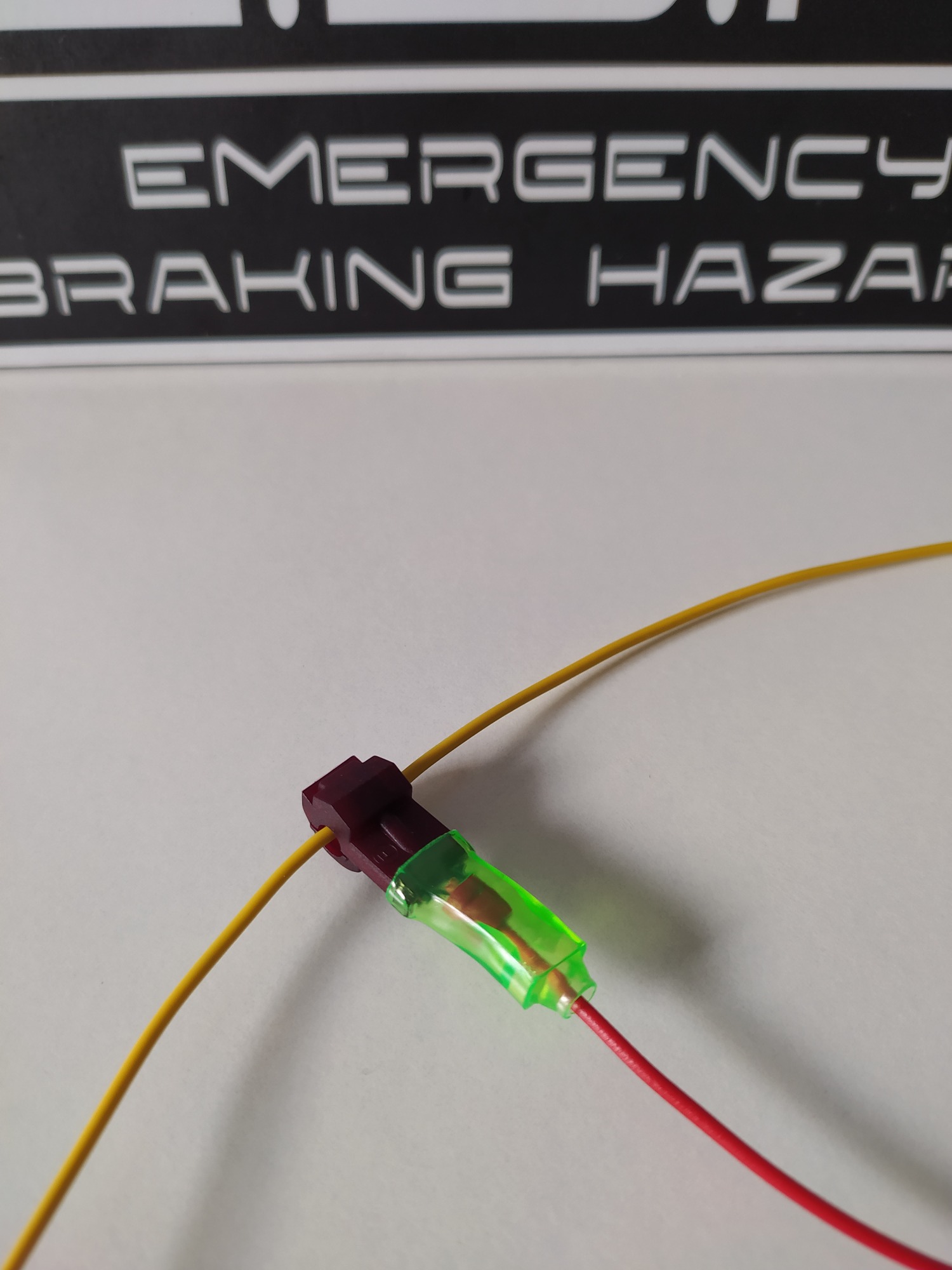

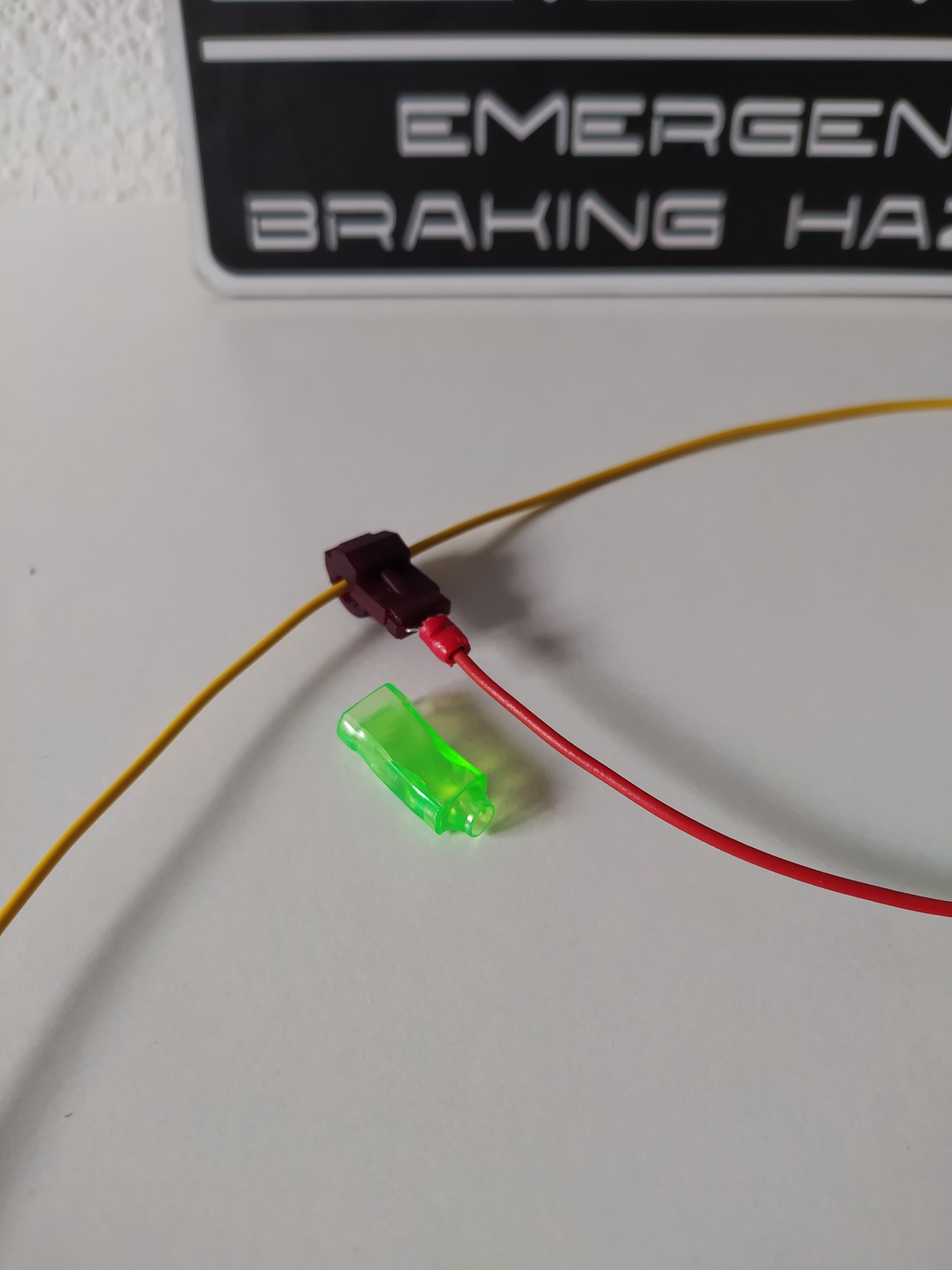

Para finalizar, colocamos la funda aislante.
