BMW R 1200 RT 2010
(Este modelo de BMW es el más utilizado por Guardias
Reales, Escoltas y policías a nivel Global)

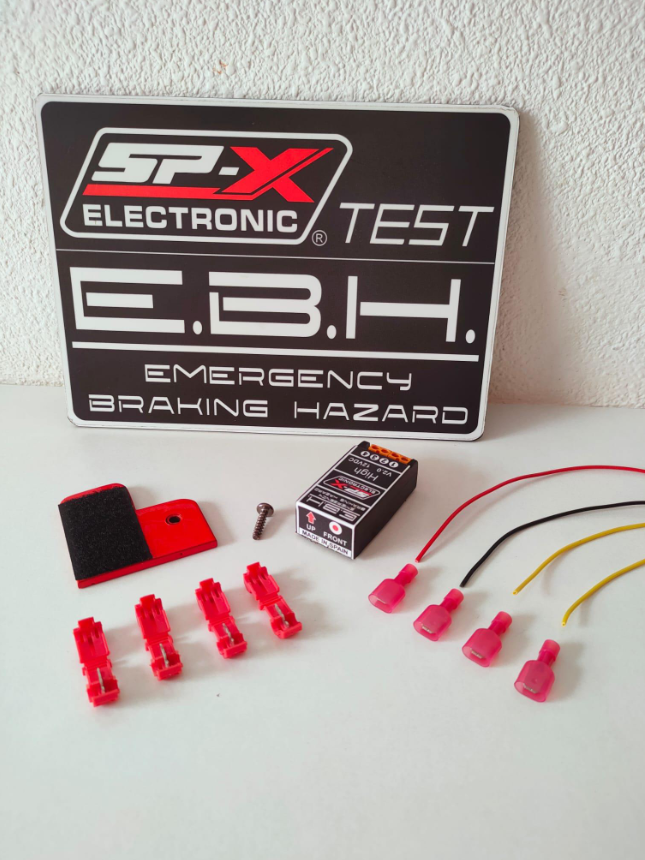

Kit E.B.H para BMW R1200 RT:
1 Módulo E.B.H
1 Plataforma de soporte (BMW R1200 RT)
4 Conectores de empalme para cable
1mm/0,75mm
1 Cable Rojo 30cm
1 Cable Negro 30cm
2 Cable Amarillo 30cm
Conexión:

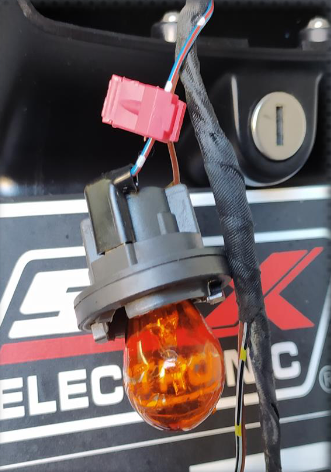

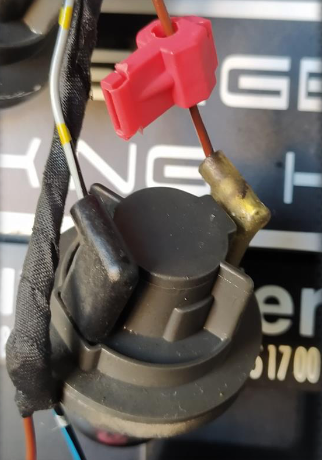

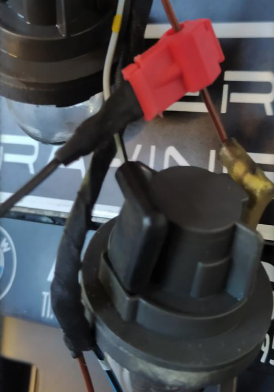

Primer paso: crimpar las cuatro líneas de cables como se indica en las imágenes:
Crimpar Azul/Negro
Intermitente derecho
Crimpar Azul/Rojo
Intermitente izquierdo
Crimpar Gris/Negro
Freno/Stop
Crimpar Marrón
Masa

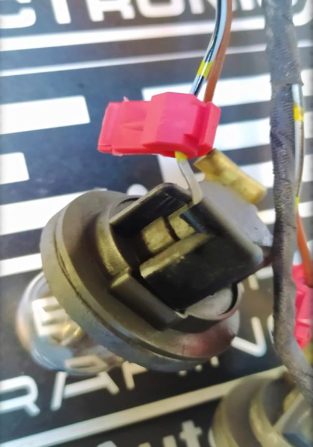

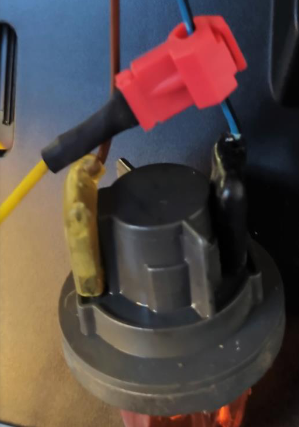

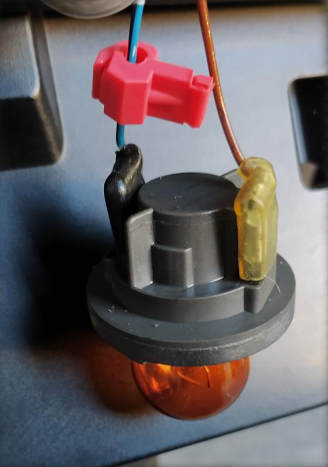

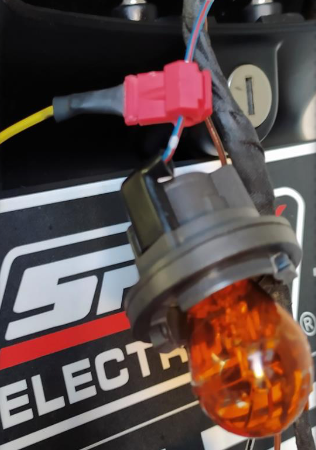

Segundo paso: Conectar terminales y cables como se indica en las imágenes:
Terminal y Cable Amarillo a Azul Rojo
Terminal y Cable Amarillo a Azul
Negro
Terminal y Cable Negro a Marrón
Terminal y Cable Rojo a Gris
Negro

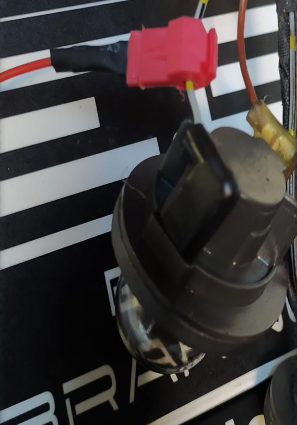

PASAR CABLES:
Como se indica en las imágenes
pasar las cuatro líneas al
interior del habitáculo, quitar
5mm de aislante de cada cable y
colocar la óptica en su posición.

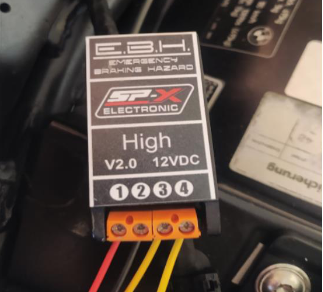

CONEXIONADO:
• Borne 1- Alimentación (positivo): Por medio del conector de empalme y cable rojo (suministrado), unir éste a la línea eléctrica de stop
del vehículo y el cable rojo al borne 1
• Borne 2- Negativo (masa): Por medio del conector de empalme y cable negro (suministrado), unir éste a la línea eléctrica de masa del
vehículo y el cable negro al borne 2
• Borne 3 y 4- Intermitentes (alarma): Por medio de los conectores de empalme y cable amarillo (suministrado) unir éste a las líneas
eléctricas de los intermitentes traseros, derecha e izquierda de forma indiferente a los
bornes 3 y 4
Importante:
Este trabajo debe realizarse con el contacto del vehículo desactivado. Si tiene dudas de como instalarlo, consulte a un profesional. El módulo E.B.H no afecta en ningún caso el funcionamiento de los dispositivos eléctricos y electrónicos del vehículo.

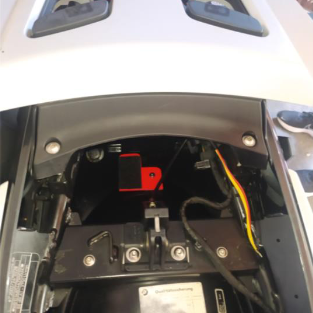

INSTALACIÓN DE LA PLATAFORMA

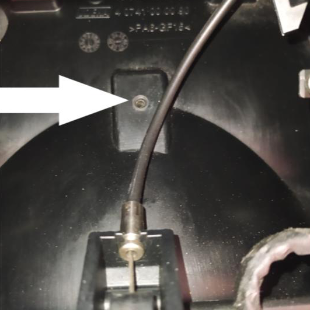

Punto seleccionado para fijación
de plataforma
La plataforma debe ser fijada en su
posición predeterminada

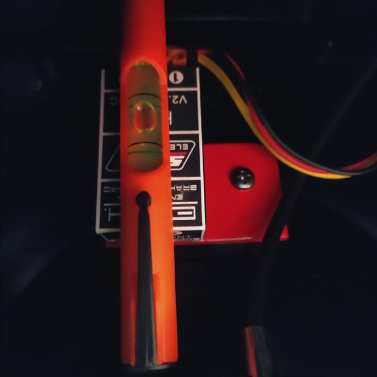

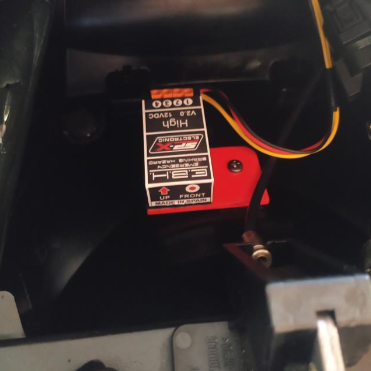

FIJACIÓN DEL MÓDULO
El módulo debe ser colocado respetando la
posición FRONT/UP
Plataforma de fijación diseñada para
BMW R 1200 RT pre nivelada
